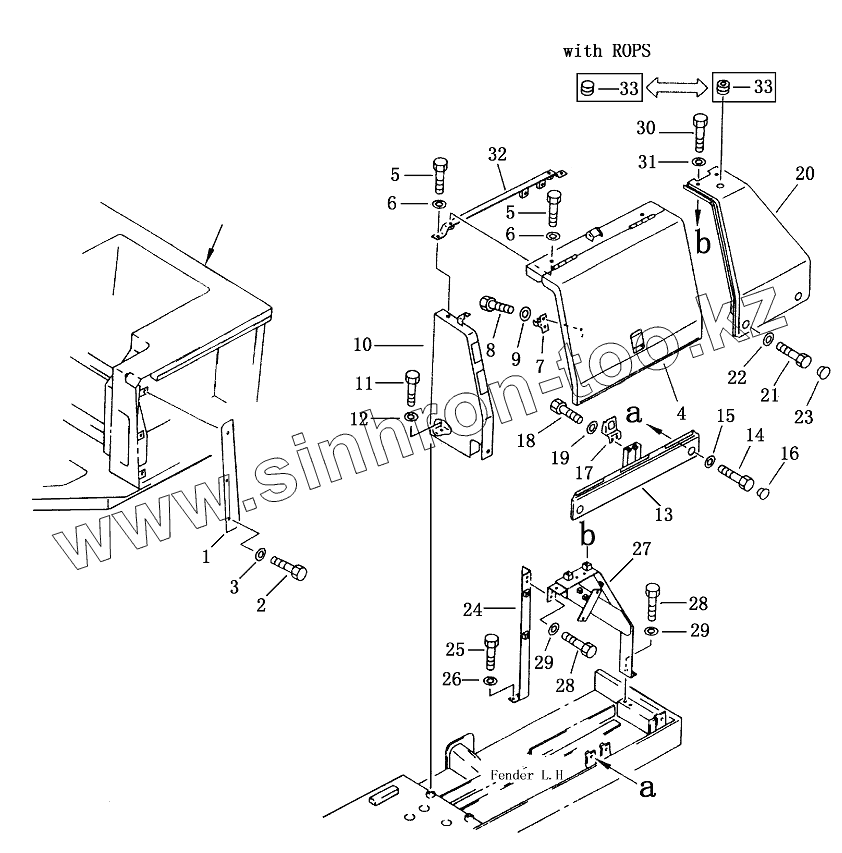

Каталог запасных частей к технике: Shantui SD23. BATTERY COVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

29

30

31

32

33

33

Позиция на иллюстрации	Заводской номер детали		Название детали
09415-02512	09415-02512		Крышка
1	154-54-46210		cover
2	01010-51225		Болт
3	01643-31232		Шайба
4	154-54-46750		cover
5	01010-51230		Болт
6	01643-31232		Шайба
7	198-54-19150		Стопорная пружина
8	01010-50612		Болт
9	01643-30623		Прокладка
10	154-54-46132		frame
11	01010-51230		Болт
12	01643-31232		Шайба
13	154-54-46121		cover
14	01010-51230		Болт
15	01643-31232		Шайба
16	198-54-41941		Колпак
17	154-54-46150		Опора
18	01010-51230		Болт
19	01643-31032		Шайба
20	154-54-46172		cover
21	01010-51230		Болт
22	124-54-26540		Шайба
23	198-54-41941		Колпак
24	154-54-46140		bracket
25	01010-51230		Болт
26	01643-31232		Шайба
27	154-54-46161		bracket
28	01010-51230		Болт
29	01643-31232		Шайба
30	195-54-43210		bolt
31	198-54-42280		washer
32	154-54-46220		bracket
33	08037-02512		Grommet

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
