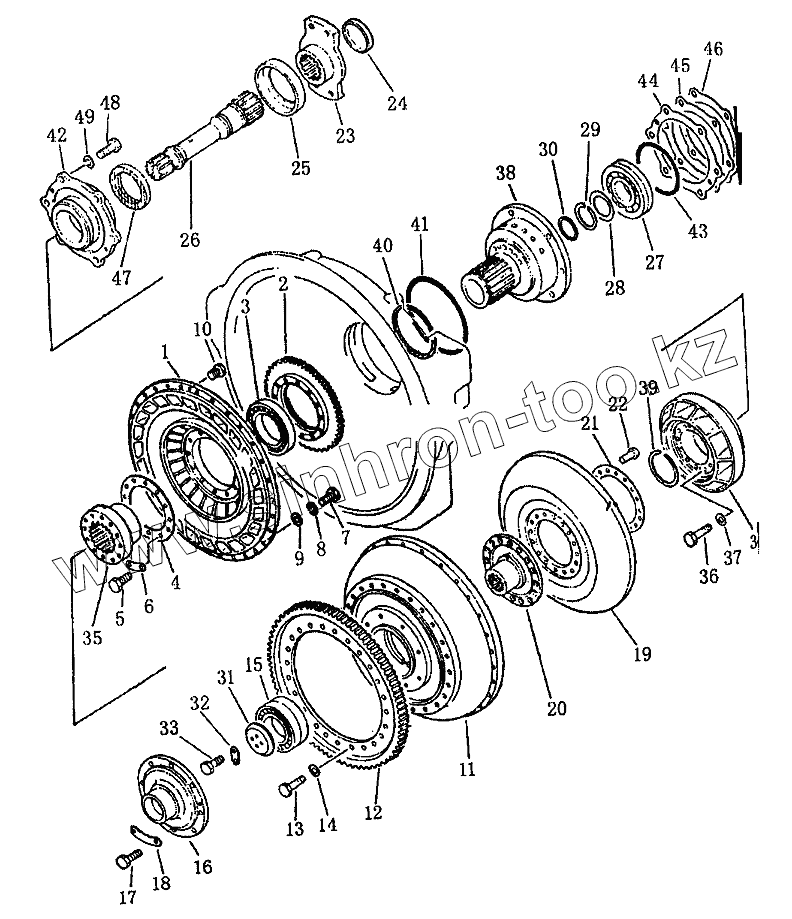

Каталог запасных частей к технике: Shantui SD22. Турбинный вал и ходовое колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 154-13-41123 Насос
2 154-13-41141 Шестерня
3 154-13-41160 Подшипник
4 154-13-41180 Прокладочный лист
5 01010-81035 Болт
6 154-13-41150 Замковая пластина
7 01010-81035 Болт
8 01602-21030 Шайба
9 01643-31032 Шайба
10 07040-11007 Заглушка
11 234-13-11211 Корпус
12 175-13-21220 Шестерня
13 01010-81230 Заглушка
14 01643-31232 Шайба
15 154-13-11240 Подшипник
16 234-13-11250 Статор
17 01010-81230 Заглушка
18 195-13-11261 Замковая пластина
19 154-13-41510 Турбинное колесо
20 154-13-41510 Турбинное колесо
21 154-13-41510 Турбинное колесо
22 154-13-41510 Турбинное колесо
23 154-13-41660 Соединительная муфта
24 154-13-41660 Соединительная муфта
25 154-13-41660 Соединительная муфта
26 154-13-41651 Вал
27 154-13-13360 Втулка
28 154-13-11730 Прокладка
29 04064-06020 Открытое кольцо
30 175-13-21720 Герметичное кольцо
31 175-13-21691 Прижимная пластина
32 175-13-21711 Замковая пластина
33 175-13-21810 Болт
34 154-13-42110 Ходовое колесо
35 154-13-42120 Бегунок
36 01010-81030 Болт
37 01643-31032 Шайба
38 154-13-52520 Вал
39 04064-08025 Открытое кольцо
40 154-13-42710 Герметичное кольцо
41 07000-65190 Кольцо
42 154-13-42720 Крышка
43 07000-62130 Кольцо
44 195-13-11610 Прокладка
45 195-13-11620 Прокладка
46 195-13-11630 Прокладка
47 175-13-22760 Сальник
48 01010-81240 Болт
49 01602-21236 Рессорная шайба
154-13-00011 154-13-00011 Бак
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
