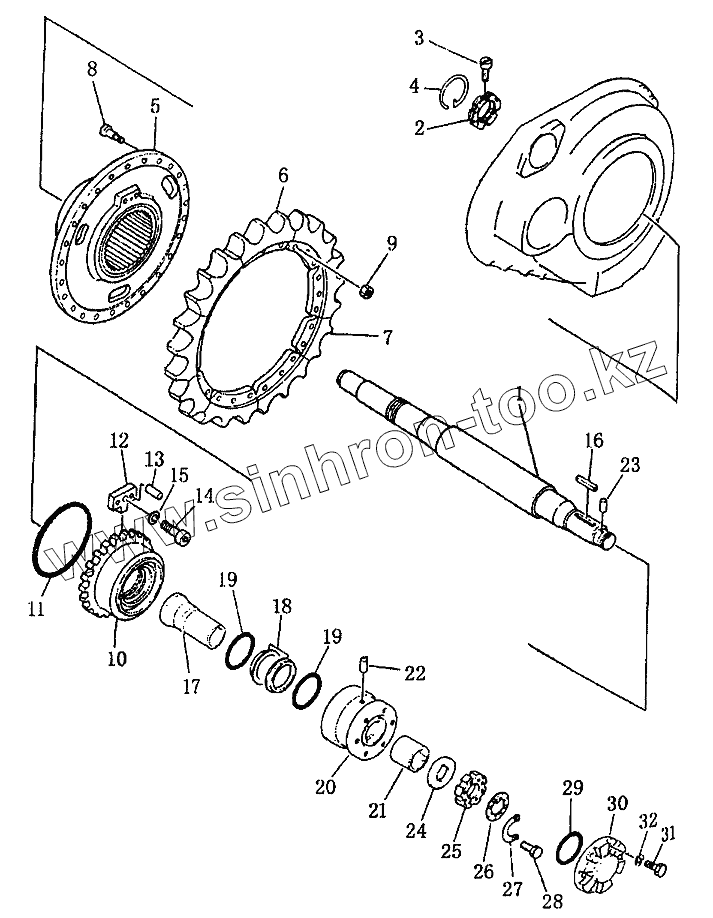

Каталог запасных частей к технике: Shantui SD22. Цепная шестерня и вал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 154-27-12313 Вал
2 170-27-12472 Гайка
3 09243-01230 Палец
4 170-27-12480 Кольцо
5 154-27-12131 Барабан цепной шестерни
6 154-27-12273 Цепная шестерня (3-зубчатая)
7 154-27-12283 Цепная шестерня (3-зубчатая)
8 155-27-12181 Болт
9 01803-02228 Гайка
10 170-27-12232 Гайка барабана цепной шестерни
11 07000-05315 Кольцо
12 175-27-31480 Стопор
13 170-27-12250 Фиксирующий штифт
14 01252-41635 Болт
15 01602-21648 Шайба
16 04000-01280 Стопор
17 154-27-12352 Промежуточная втулка
18 198-30-16612 Герметичное кольцо
19 170-27-12340 Кольцо
20 154-27-12334 Опора (цепной шестерни)
21 154-27-12341 Распорная втулка
22 04020-01638 Фиксирующий штифт
23 175-27-22510 Фиксирующий штифт
24 154-27-12424 Прокладка
25 154-27-12412 Гайка
26 154-27-15240 Прокладочная пластина
27 154-27-15250 Замковая пластина
28 01010-51020 Болт
29 02892-03148 Кольцо
30 154-27-12362 Крышка
31 01010-51640 Болт
32 01602-21648 Шайба
158-18-00001 158-18-00001 Вал
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
