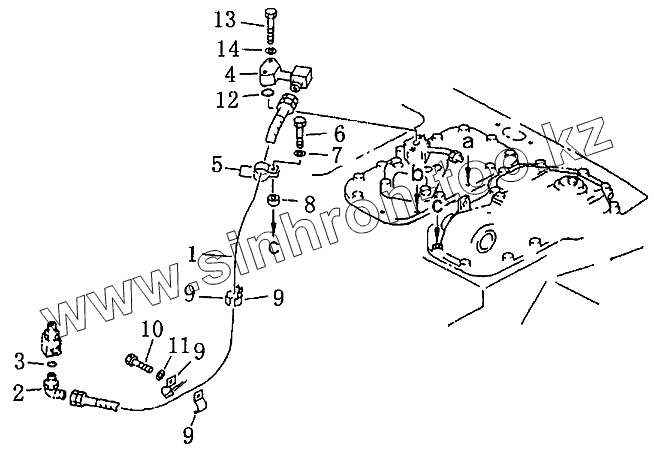

Каталог запасных частей к технике: Shantui SD22. Трубопроводы рулевого управления (3/3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 07102-20616 Рукав
2 07235-10628 Штуцер
3 07002-02434 Кольцо
4 23Y-74В-01000 Труба
5 154-49-51970 Зажим трубы
6 01010-51290 Болт
7 01643-31232 Шайба
8 195-33-11220 Втулка
9 154-49-51970 Зажим трубы
10 01010-51230 Болт
11 01643-31232 Шайба
12 07000-03028 Кольцо
13 01011-51020 Болт
14 01643-30032 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
