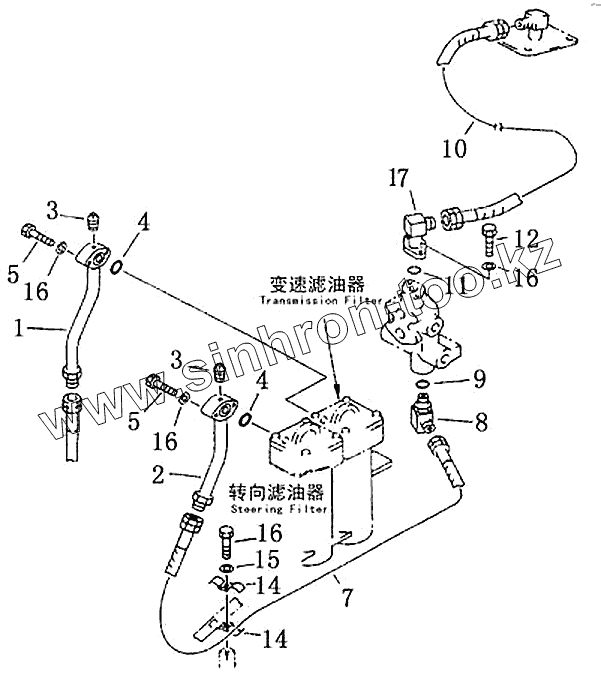

Каталог запасных частей к технике: Shantui SD22. Трубопроводы рулевого управления (2/3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
7
8
9
10
11
12
14
14
15
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 154-49-51250 Труба
2 154-49-51760 Труба
3 07042-30108 Заглушка
4 07000-03035 Болт
5 01010-51045 Болт
6 01643-31032 Шайба
7 07102-20614 Рукав
8 154-49-51270 Штуцер трубы
9 07002-02434 Кольцо
10 07102-21010 Рукав
11 07000-03032 Кольцо
12 01010-51035 Болт
13 01643-31032 Шайба
14 176-61-41420 Зажим трубы
15 01010-51055 Болт
16 01643-31032 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
