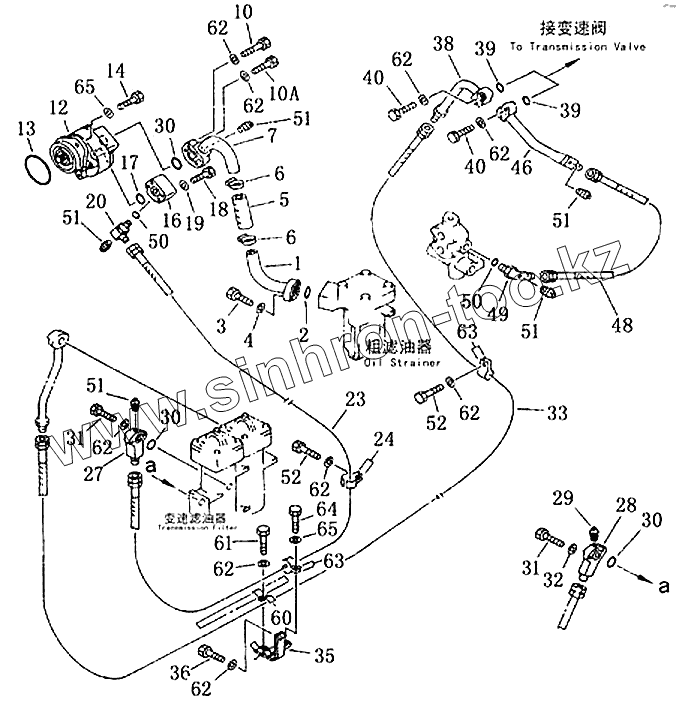

Каталог запасных частей к технике: Shantui SD22. Трубопроводы коробки передач
1
2
3
4
5
6
6
7
10
12
13
14
16
17
18
19
20
23
24
27
28
29
30
30
30
31
31
32
33
35
36
38
39
39
40
40
46
48
49
50
50
51
51
51
51
51
52
52
60
61
62
62
62
62
62
62
62
62
62
63
63
64
65
65
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23Y-74-10000 | Труба | |
| 2 | 07000-03042 | Кольцо | |
| 3 | 01010-51240 | Болт | |
| 4 | 01643-31232 | Шайба | |
| 5 | 07260-03213 | Рукав | |
| 6 | 07281-00549 | Зажим рукава | |
| 7 | 154-49-51173 | Труба | |
| 8 | 07042-30108 | Заглушка | |
| 9 | 07000-03035 | Болт | |
| 10 | 01010-51060 | Болт | |
| 11 | 01643-31032 | Шайба | |
| 12 | 705-21-32051 | Насос коробки передач | |
| 13 | 07000-02105 | Кольцо | |
| 14 | 01010-51235 | Болт | |
| 15 | 01643-31232 | Шайба | |
| 16 | 154-49-11362 | Штуцерный угольник | |
| 17 | 07000-03030 | Кольцо | |
| 18 | 01010-50860 | Болт | |
| 19 | 01010-51025 | Болт | |
| 20 | 01643-30823 | Шайба | |
| 21 | 07042-30108 | Заглушка | |
| 22 | 07002-02434 | Кольцо | |
| 23 | 07108-20616 | Рукав | |
| 24 | 154-49-51970 | Зажим трубы | |
| 25 | 01010-51225 | Болт | |
| 26 | 01643-31232 | Шайба | |
| 27 | 154-49-51241 | Соединительный штуцер | |
| 28 | 154-49-51751 | Соединительный штуцер | |
| 29 | 07042-30108 | Заглушка | |
| 30 | 07000-03035 | Болт | |
| 31 | 01010-51045 | Болт | |
| 32 | 01643-31032 | Шайба | |
| 33 | 07108-20622 | Рукав | |
| 34 | 154-49-51970 | Зажим трубы | |
| 35 | 154-49-52110 | Опора | |
| 36 | 01010-51225 | Болт | |
| 37 | 01643-31232 | Шайба | |
| 38 | 154-49-21295 | Труба | |
| 39 | 07000-03028 | Кольцо | |
| 40 | 01010-51055 | Болт | |
| 41 | 01643-31032 | Шайба | |
| 46 | 154-49-21314 | Труба | |
| 47 | 07042-30108 | Заглушка | |
| 48 | 07103-20604 | Рукав | |
| 49 | 23Y-74В-02000 | Штуцерный угольник | |
| 50 | 07002-02434 | Кольцо | |
| 51 | 07042-30108 | Заглушка | |
| 52 | 01010-51020 | Болт | |
| 53 | 01643-31032 | Шайба | |
| 60 | 17Y-74В-29000 | Дугообразный зажим | |
| 61 | 01010-51040 | Болт | |
| 62 | 01643-31032 | Шайба | |
| 63 | 154-49-51970 | Зажим трубы | |
| 64 | 01010-51230 | Болт | |
| 65 | 01643-31232 | Шайба | |
| 101 | 01010-51055 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
