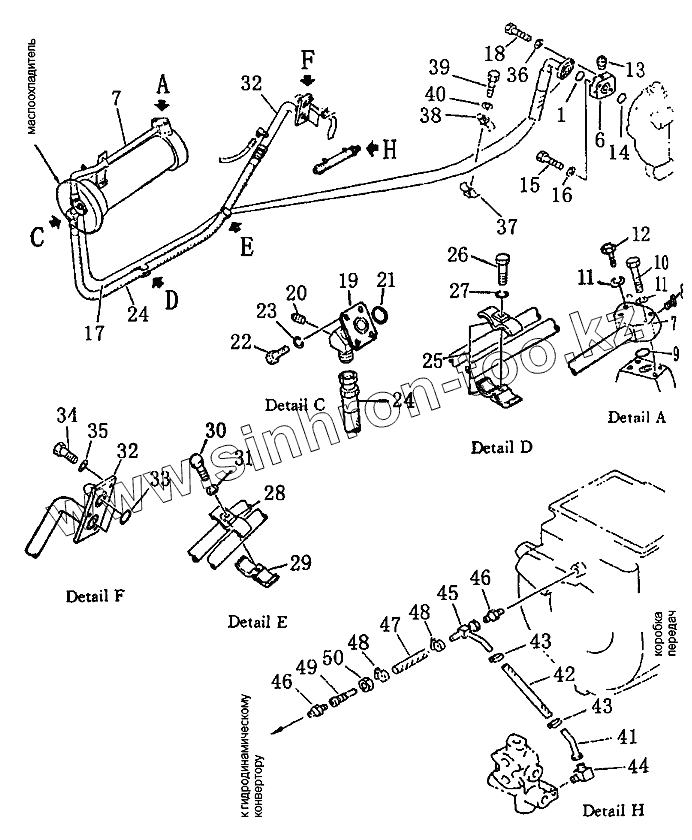

Каталог запасных частей к технике: Shantui SD22. Трубопроводы гидротрансформатора (1/2)
1
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07000-03032 | Кольцо | |
| 6 | 154-49-51420 | Фланец | |
| 7 | 23Y-74B-08000 | Труба | |
| 8 | 07042-30108 | Заглушка | |
| 9 | 07000-02060 | Кольцо | |
| 10 | 02010-70838 | Болт | |
| 11 | 01602-21338 | Рессорная шайба | |
| 12 | 02010-70870 | Болт | |
| 13 | 07042-30108 | Заглушка | |
| 14 | 07000-33045 | Кольцо | |
| 15 | 01252-41030 | Болт | |
| 16 | 01643-31032 | Шайба | |
| 17 | 17Y-74-30000 | Трос | |
| 18 | 01010-51030 | Болт | |
| 19 | 23Y-74B-07000 | Труба | |
| 20 | 07042-30108 | Заглушка | |
| 21 | 07000-02060 | Кольцо | |
| 22 | 02010-70838 | Болт | |
| 23 | 01602-21338 | Рессорная шайба | |
| 24 | 07102-21013 | Трос | |
| 25 | 154-49-22290 | Зажим | |
| 26 | 01010-51270 | Болт | |
| 27 | 01602-21236 | Рессорная шайба | |
| 28 | 195-78-22330 | Зажим | |
| 29 | 195-78-22320 | Дугообразный зажим | |
| 30 | 01010-51260 | Болт | |
| 31 | 01602-21236 | Рессорная шайба | |
| 32 | 23Y-74B-05000 | Труба | |
| 33 | 07000-03030 | Кольцо | |
| 34 | 01010-51030 | Болт | |
| 35 | 01602-21030 | Шайба | |
| 36 | 01643-31032 | Шайба | |
| 37 | 195-78-22320 | Дугообразный зажим | |
| 38 | 195-78-22330 | Зажим | |
| 39 | 01010-51260 | Болт | |
| 40 | 01643-31232 | Шайба | |
| 41 | 154-49-51390 | Труба | |
| 42 | 07260-20922 | Трос | |
| 43 | 07281-00197 | Зажим | |
| 44 | 22W-44-14580 | Штуцер трубы | |
| 45 | 154-49-51410 | Труба | |
| 46 | 07213-51521 | Штуцер | |
| 47 | 07260-21413 | Рукав | |
| 48 | 07281-00259 | Зажим | |
| 49 | 154-19-22213 | Труба | |
| 50 | 07201-61527 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
