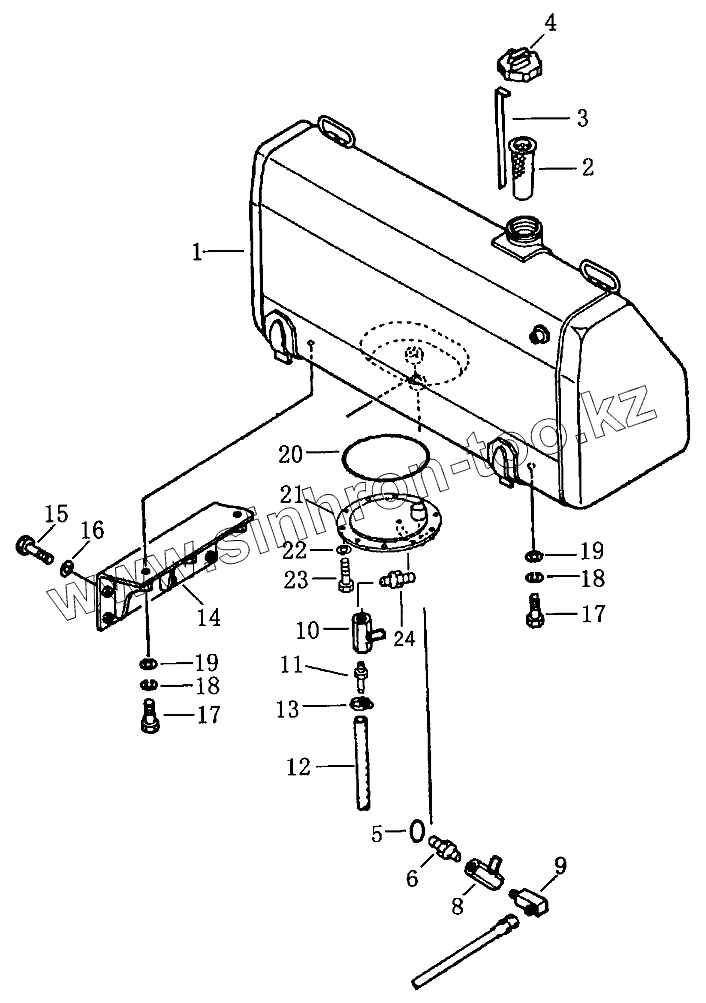

Каталог запасных частей к технике: Shantui SD22. Топливный бак

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

8

9

10

11

12

13

14

15

16

17

17

18

18

19

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23Y-04В-01000		Топливный бак
2	07056-18416		Фильтровальная сетка
3	23Y-04В-00001		Маслоизмеритель
4	23Y-04В-02000		Крышка бака
5	07002-02434		Кольцо
6	23Y-04-00006		Штуцер
8	07700-40460		Клапан
9	07042-00108		Заглушка
10	07000-40460		Клапан слива воды
11	23Y-04-00002		Штуцер
12	07270-01265		Рукав
13	07280-01210		Зажим рукава
14	23Y-04-40000		Скоба
15	01010-52045		Болт
16	01643-32060		Шайба
17	01010-52050		Болт
18	01602-22060		Рессорная шайба
19	01643-32060		Шайба
20	07000-05150		Кольцо
21	23Y-04-00005		Крышка
22	01602-21236		Рессорная шайба
23	01010-51230		Болт
24	23Y-04-00003		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
