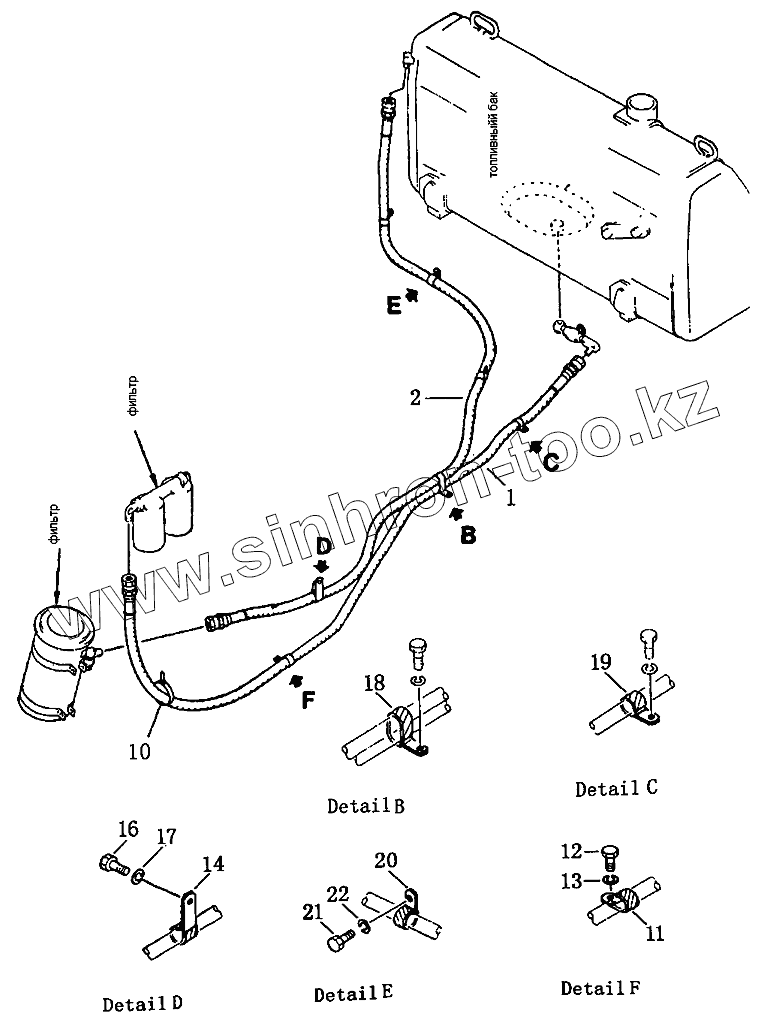

Каталог запасных частей к технике: Shantui SD22. Топливные трубопроводы

Тип техники

Марка

Модель

Схема

1

2

10

11

12

13

14

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23Y-04-30000		Впускная масляная труба
2	23Y-04-20000		Возвратная масляная труба
10	08034-00519		Зажим
11	08036-02514		Зажим трубы
12	01010-51220		Болт
13	01602-21236		Рессорная шайба
14	195-01-12520		Зажим
16	01010-51020		Болт
17	01602-21030		Шайба
18	23Y-04-60000		Зажим
19	08036-02514		Зажим трубы
20	23Y-04-10000		Зажим трубы
21	01010-51020		Болт
22	01602-21030		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
