Каталог запасных частей к технике: Shantui SD22. Прямой отвал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
14
15
16
17
17
18
19
20
21
22

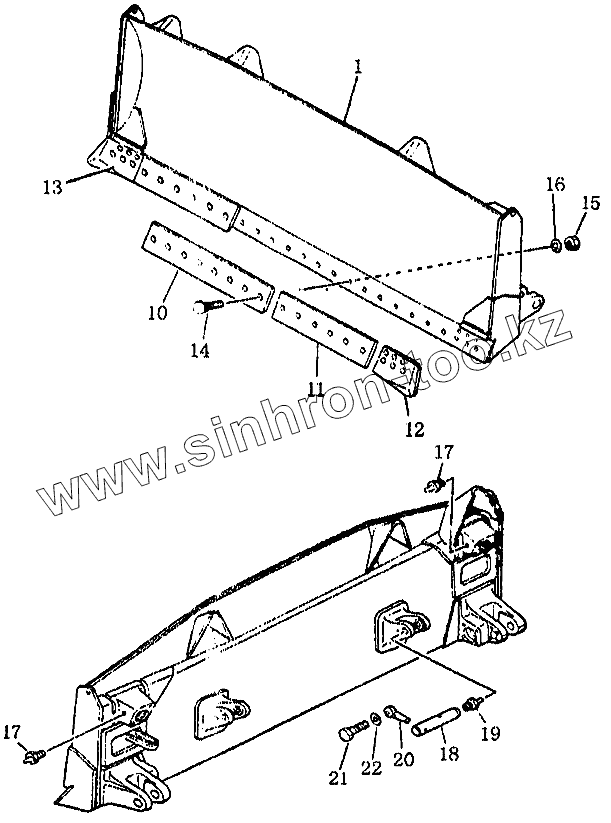

Позиция на иллюстрации Заводской номер детали Название детали
1 154-71-31001 Отвал
10 150-70-11314 Режущая пластина
11 154-81-11119 Режущая пластина
12 150-70-21356 Левый резец
13 150-70-21346 Правый резец
14 154-70-11143 Болт
15 154-70-22270 Гайка
16 01643-21845 Уплотнительная шайба
17 07020-00000 Масленка
18 154-71-22511 Вал
19 07020-00000 Масленка
20 195-71-11520 Штифт
21 01010-51435 Болт
22 01643-31445 Уплотнительная шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
