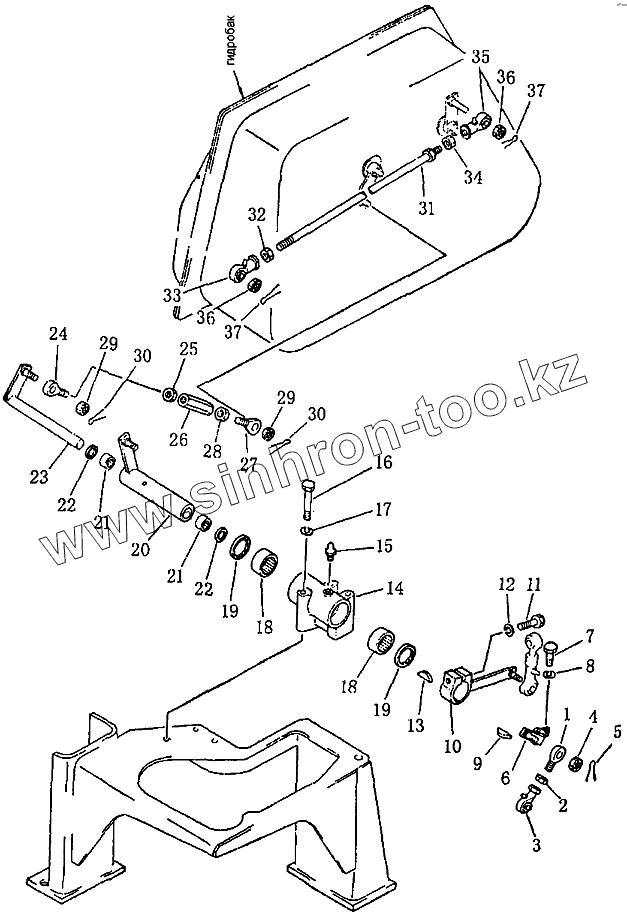

Каталог запасных частей к технике: Shantui SD22. Механизм управления подъемником и рыхлителем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04252-01269 | Наконечник | |
| 2 | 01582-11210 | Гайка | |
| 3 | 04250-51265 | Наконечник | |
| 4 | 01593-11210 | Гайка | |
| 5 | 04050-13020 | Разводной шплинт | |
| 6 | 154-61-16730 | Рычаг | |
| 7 | 01010-50830 | Болт | |
| 8 | 01602-20825 | Шайба | |
| 9 | 04010-00519 | Стопор | |
| 10 | 154-61-16750 | Рычаг | |
| 11 | 01010-50850 | Болт | |
| 12 | 01602-20825 | Шайба | |
| 13 | 04010-00519 | Стопор | |
| 14 | 154-61-16660 | Держатель | |
| 15 | 07020-00675 | Масленка | |
| 16 | 01011-51010 | Болт | |
| 17 | 01602-20825 | Шайба | |
| 18 | 016120-04520 | Игольчатый подшипник | |
| 19 | 016122-02004 | Защитное кольцо подшипника | |
| 20 | 154-61-16760 | Рычаг | |
| 21 | 016120-02016 | Игольчатый подшипник | |
| 22 | 016122-02004 | Защитное кольцо подшипника | |
| 23 | 154-61-16740 | Рычаг | |
| 24 | 04252-01269 | Наконечник | |
| 25 | 01582-11210 | Гайка | |
| 26 | 23Y-86В-00001 | Винт | |
| 27 | 04252-11269 | Наконечник | |
| 28 | 01508-21207 | Гайка | |
| 29 | 01593-11210 | Гайка | |
| 30 | 04050-13020 | Разводной шплинт | |
| 31 | 04248-31240 | Шток | |
| 32 | 01508-21207 | Гайка | |
| 33 | 04250-71265 | Наконечник | |
| 34 | 01582-11210 | Гайка | |
| 35 | 04250-51265 | Наконечник | |
| 36 | 01593-11210 | Гайка | |
| 37 | 04050-13020 | Разводной шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
