Каталог запасных частей к технике: Shantui SD22. Крылья
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
16
16
17
18
23
24
25
25
25
25
26
26
26
26
27
27
28
28
28
28
29
29
29
29
33
33
34
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
44
45
46

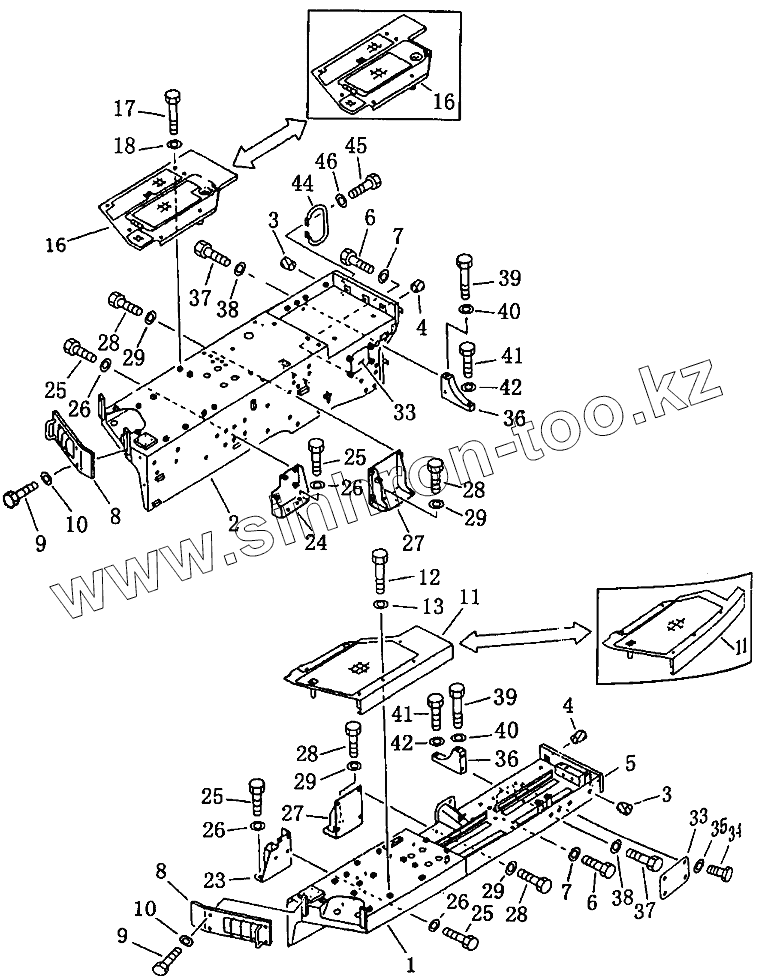

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23Y-51В-07000 | Крылатка (левая) | |
| 2 | 158-51-01000 | Крылатка (правая) | |
| 3 | 07049-01620 | Заглушка | |
| 4 | 07049-02430 | Заглушка | |
| 5 | 07049-01822 | Заглушка | |
| 6 | 01010-52050 | Болт | |
| 7 | 01643-32060 | Шайба | |
| 8 | 23Y-51В-10000 | Накладка | |
| 9 | 01010-51230 | Болт | |
| 10 | 01643-31232 | Шайба | |
| 11 | 23Y-51В-09000 | Накладка (левая) | |
| 12 | 01011-51210 | Болт | |
| 13 | 01643-31232 | Шайба | |
| 16 | 23Y-51В-01000 | Накладка (правая) | |
| 17 | 01011-51210 | Болт | |
| 18 | 01643-31232 | Шайба | |
| 23 | 154-54-41860 | Опора (левая) | |
| 24 | 154-54-11776 | Опора (правая) | |
| 25 | 01010-51640 | Болт | |
| 26 | 01643-31645 | Шайба | |
| 27 | 154-54-11757 | Опора | |
| 28 | 01010-51640 | Болт | |
| 29 | 01643-31645 | Шайба | |
| 30 | 154-54-41931 | Крышка | |
| 31 | 01010-51230 | Болт | |
| 32 | 01643-31232 | Шайба | |
| 33 | 154-54-12380 | Крышка | |
| 34 | 01010-51235 | Болт | |
| 35 | 01643-31232 | Шайба | |
| 36 | 154-54-11970 | Опора | |
| 37 | 01010-51635 | Болт | |
| 38 | 01643-31645 | Шайба | |
| 39 | 01011-51690 | Болт | |
| 40 | 01643-31645 | Шайба | |
| 41 | 01010-51655 | Болт | |
| 42 | 01643-31645 | Шайба | |
| 44 | 154-54-22990 | Ручка | |
| 45 | 01010-51850 | Болт | |
| 46 | 01643-31845 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
