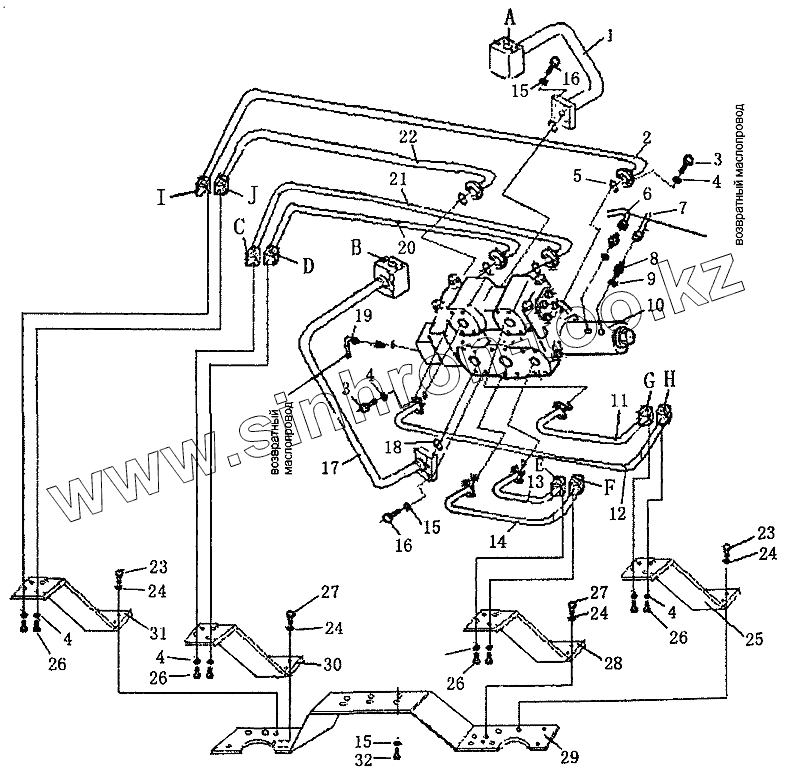

Каталог запасных частей к технике: Shantui SD22. Гидросистема рыхлителя с одиночной стойкой

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

15

15

16

16

17

18

19

20

21

22

23

23

24

24

24

24

25

26

26

26

26

27

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23Y-89-12600		Труба
2	23Y-89-12700		Труба
3	01010-50830		Болт
4	01602-20825		Шайба
5	07000-13025		Кольцо
6	07102-20322		Труба
7	07113-00322		Труба
8	23Y-89-10007		Штуцер трубы
9	JB1002-77		Шайба
10	23Y-89-13400		Селекторный клапан
11	23Y-89-11300		Труба
12	23Y-89-11400		Труба
13	23Y-89-11200		Труба
14	23Y-89-11100		Труба
15	01602-21030		Шайба
16	01010-51035		Болт
17	23Y-89-12600		Труба
18	07000-13032		Кольцо
19	07102-20315		Труба
20	23Y-89-13200		Труба
21	23Y-89-13300		Труба
22	23Y-89-12800		Труба
23	01010-51250		Болт
24	01602-21236		Рессорная шайба
25	23Y-89-11600		Держатель
26	01010-50825		Болт
27	01010-51225		Болт
28	23Y-89-11500		Держатель
29	23Y-89-13100		Держатель
30	23Y-89-12900		Держатель
31	23Y-89-13000		Держатель
32	01010-51025		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
