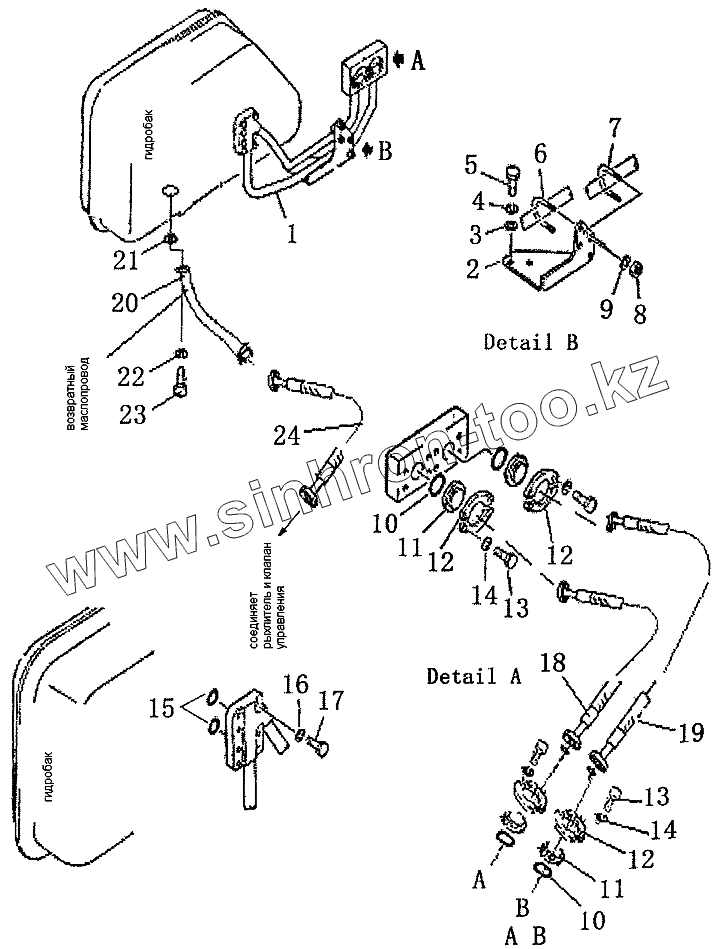

Каталог запасных частей к технике: Shantui SD22. Гидросистема рыхлителя с одиночной стойкой

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23Y-89-10600		Труба
2	23Y-63-05000		Держатель
3	01643-31232		Шайба
4	01602-21236		Рессорная шайба
5	01010-51240		Болт
6	07283-23450		Зажим трубы
7	07283-23450		Зажим трубы
8	01599-01011		Гайка
9	01643-31032		Шайба
10	07000-13038		Кольцо
11	07378-11000		Сплошная крышка
12	07371-31049		Разъемный фланец
13	07372-21030		Болт
14	01602-21030		Шайба
15	07000-13048		Кольцо
16	01602-21236		Рессорная шайба
17	01010-51225		Болт
18	07114-01006		Рукав
19	07114-01007		Труба
20	23Y-89-11700		Труба
21	JB1002-77		Шайба
22	23Y-88-10001		Шайба
23	23Y-88-10200		Болт
24	07102-20315		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
