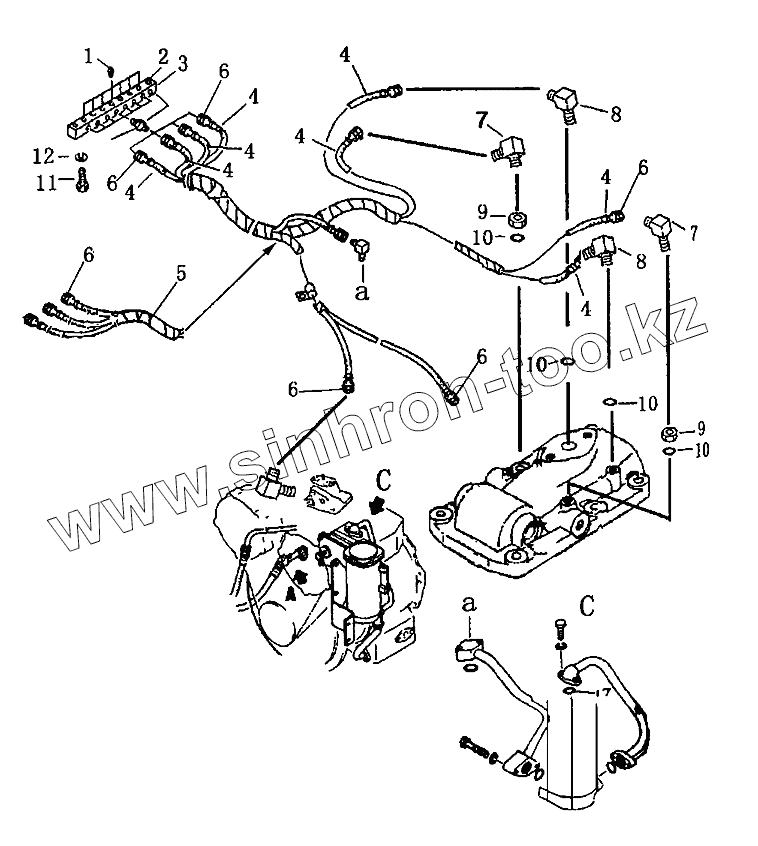

Каталог запасных частей к технике: Shantui SD22. Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 07042-20108 Заглушка
2 17Y-74В-00003 Гнездо
3 17Y-74В-00004 Заводская табличка измерения давления
4 17Y-74В-01000 Рукав
5 17Y-74В-02000 Рукав
6 17Y-74В-00001 Штуцер
7 17Y-74В-00002 Штуцер
8 23Y-75В-00001 Штуцер
9 01580-10806 Гайка
10 07002-00823 Кольцо
11 01010-51245 Болт
12 01643-31232 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
