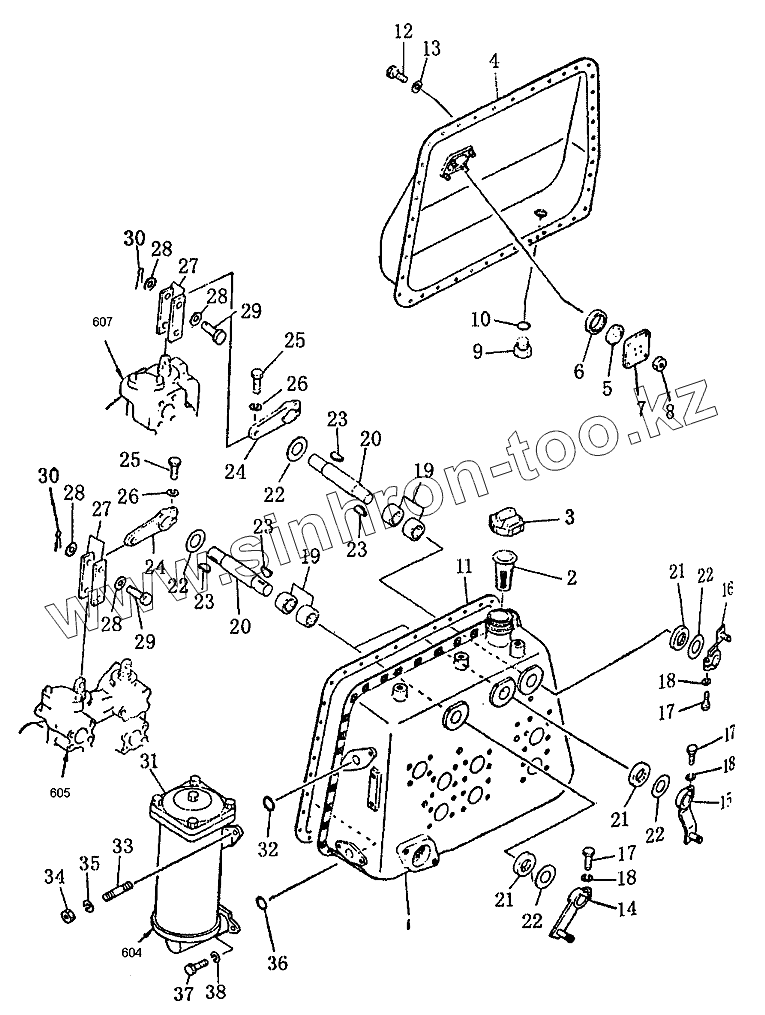

Каталог запасных частей к технике: Shantui SD22. Гидробак (1/2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
20
20
21
21
21
22
22
22
22
22
23
23
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23Y-60В-01000 | Гидробак (внутренняя сторона) | |
| 2 | 141-60-33730 | Фильтр | |
| 3 | 07051-00000 | Колпак | |
| 4 | 141-60-43160 | Гидробак (внешняя сторона) | |
| 5 | 07715-11257 | Кольцо | |
| 6 | 07715-00651 | Крышка | |
| 7 | 07715-21074 | Крышка | |
| 8 | 01598-11011 | Гайка | |
| 9 | 07044-12412 | Заглушка | |
| 10 | 07002-02434 | Кольцо | |
| 11 | 141-60-33181 | Уплотнительная прокладка | |
| 12 | 01010-51025 | Болт | |
| 13 | 01602-21030 | Шайба | |
| 14 | 23Y-60В-02000 | Рычаг (подъемный) | |
| 15 | 23Y-60В-03000 | Рычаг (развала) | |
| 16 | 23Y-60В-04000 | Рычаг (рыхлителя) | |
| 17 | 01010-50830 | Болт | |
| 18 | 01602-20825 | Шайба | |
| 19 | 06120-02520 | Игольчатый подшипник | |
| 20 | 154-60-51450 | Вал | |
| 21 | 154-60-12370 | Сальник | |
| 22 | 01640-22440 | Шайба | |
| 23 | 04010-00519 | Стопор | |
| 24 | 141-60-33270 | Рычаг | |
| 25 | 01010-50830 | Болт | |
| 26 | 01602-20825 | Шайба | |
| 27 | 141-60-32170 | Скоба | |
| 28 | 01641-01016 | Шайба | |
| 29 | 04205-01028 | Палец | |
| 30 | 04050-03015 | Разводной шплинт | |
| 31 | 154-60-51401 | Гидравлический фильтр | |
| 32 | 07000-03050 | Кольцо | |
| 33 | 01140-51430 | Двойной болт | |
| 34 | 01582-11411 | Гайка | |
| 35 | 01602-21442 | Рессорная шайба | |
| 36 | 07000-02065 | Кольцо | |
| 37 | 01010-51430 | Болт | |
| 38 | 01602-21442 | Рессорная шайба | |
| 23Y-60В-00000 | 23Y-60В-00000 | Гидробак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
