Каталог запасных частей к технике: Shantui SD22. Гидравлические трубопроводы (SD22S) (2/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

11

11

12

13

14

14

15

15

16

16

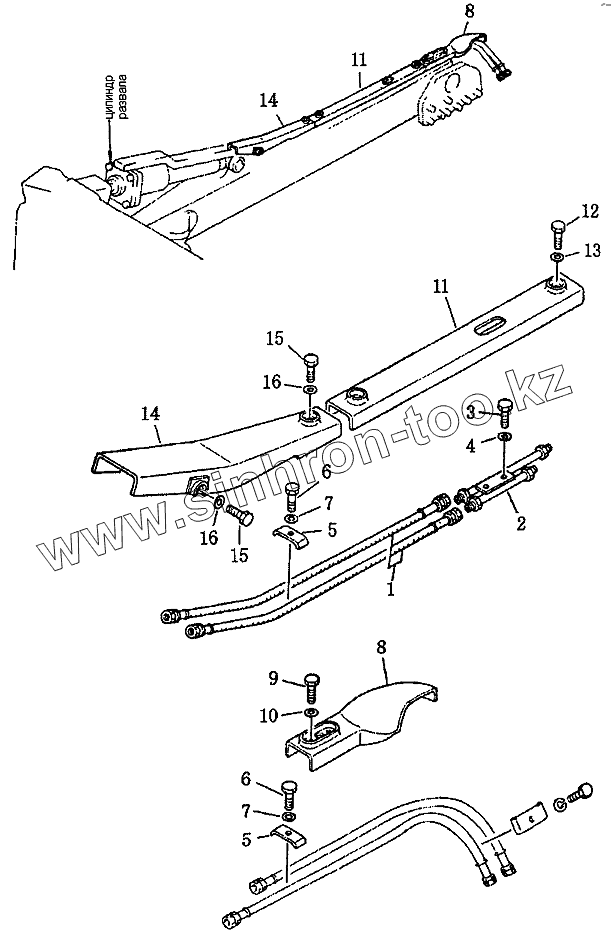

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07113-00412		Рукав
2	158-71-05000		Штуцер трубы
3	01010-51430		Болт
4	01643-31445		Уплотнительная шайба
5	154-71-31460		Зажим
6	01010-51430		Болт
7	01643-31445		Уплотнительная шайба
8	154-71-31440		Крышка
9	01010-51430		Болт
10	01643-31445		Уплотнительная шайба
11	158-71-04000		Средняя насадка
12	01010-51430		Болт
13	195-71-32220		Шайба
14	158-71-03000		Передняя насадка
15	01010-51430		Болт
16	195-71-32220		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
