Каталог запасных частей к технике: Shantui SD22. Гидравлические трубопроводы (SD22S) (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10

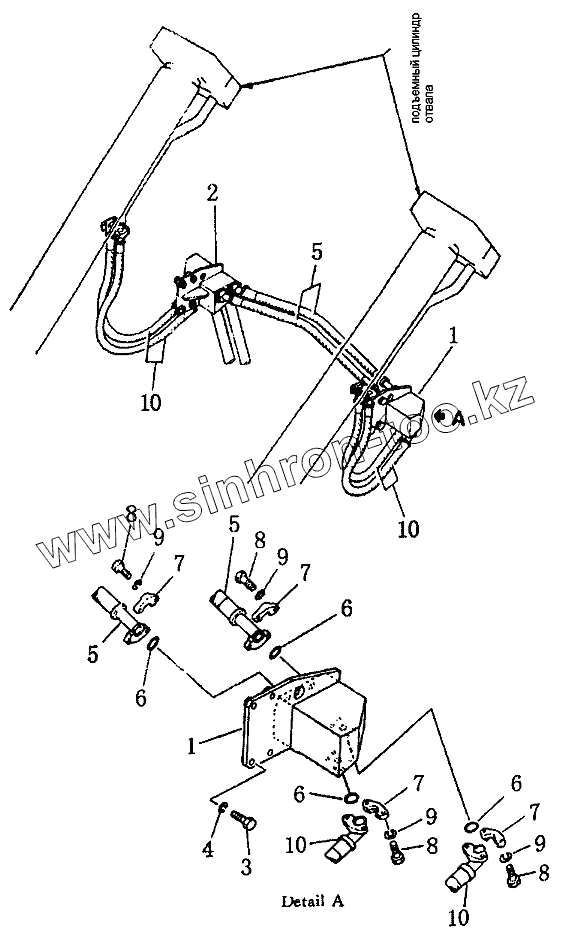

Позиция на иллюстрации Заводской номер детали Название детали
1 158-62-03000 Гнездо трубы
2 158-62-04000 Гнездо трубы
3 01010-51245 Болт
4 01602-21236 Рессорная шайба
5 07119-00610 Рукав
6 07000-13025 Кольцо
7 07371-30638 Фланец
8 07372-20830 Болт
9 01602-20825 Шайба
10 07118-20610 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
