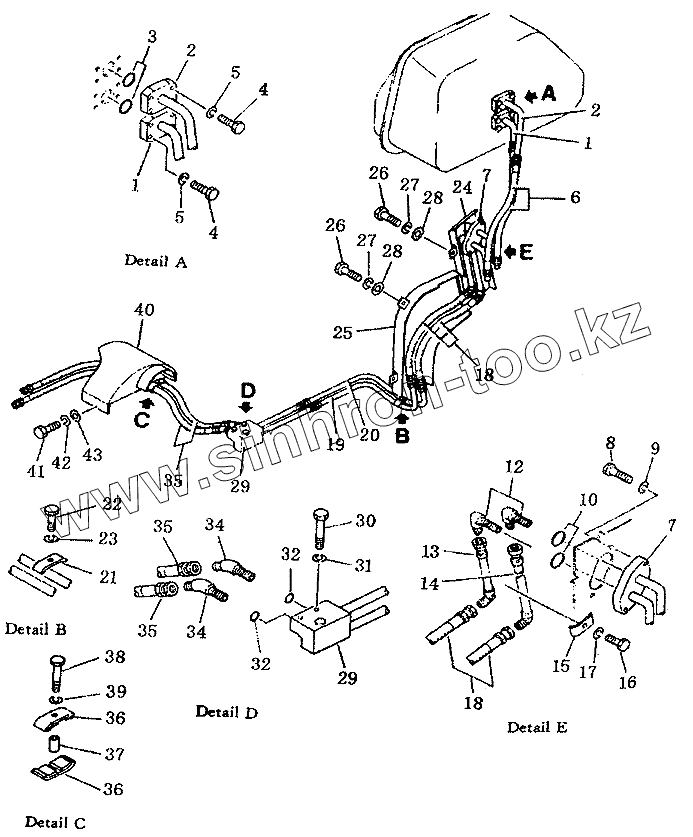

Каталог запасных частей к технике: Shantui SD22. Гидравлические трубопроводы (SD22S) (1/2)
1
1
2
2
3
4
4
5
5
6
7
7
8
9
10
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
32
34
34
35
35
35
36
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 154-920-2111 | Труба | |
| 2 | 154-920-2121 | Труба | |
| 3 | 07000-13048 | Кольцо | |
| 4 | 01010-51245 | Болт | |
| 5 | 01602-21236 | Рессорная шайба | |
| 6 | 07113-00406 | Рукав | |
| 7 | 158-63-05000 | Труба | |
| 8 | 01010-51435 | Болт | |
| 9 | 01602-21442 | Рессорная шайба | |
| 10 | 07002-02034 | Кольцо | |
| 12 | 158-63-10000 | Штуцер трубы | |
| 13 | 158-63-03000 | Труба | |
| 14 | 158-63-04000 | Труба | |
| 15 | 176-62-13270 | Зажим | |
| 16 | 01010-51025 | Болт | |
| 17 | 01602-21030 | Шайба | |
| 18 | 07113-00406 | Рукав | |
| 19 | 158-63-02000 | Труба | |
| 20 | 158-63-01000 | Труба | |
| 21 | 158-63-00001 | Зажим | |
| 22 | 01010-51430 | Болт | |
| 23 | 01602-21442 | Рессорная шайба | |
| 24 | 158-63-06000 | Крышка | |
| 25 | 158-63-07000 | Защитная крышка | |
| 26 | 01010-51435 | Болт | |
| 27 | 01602-21442 | Рессорная шайба | |
| 28 | 01643-31445 | Уплотнительная шайба | |
| 29 | 158-63-08000 | Труба | |
| 30 | 01010-51260 | Болт | |
| 31 | 01602-21236 | Рессорная шайба | |
| 32 | 07002-02034 | Кольцо | |
| 34 | 158-63-09000 | Штуцер коленчатой трубы | |
| 35 | 07013-0412 | Рукав | |
| 36 | 154-71-31460 | Зажим | |
| 37 | 158-63-00003 | Труба | |
| 38 | 01010-51480 | Болт | |
| 39 | 01602-21442 | Рессорная шайба | |
| 40 | 158-63-11000 | Крышка | |
| 41 | 01010-51440 | Болт | |
| 42 | 01602-21442 | Рессорная шайба | |
| 43 | 01643-31445 | Уплотнительная шайба |
