Каталог запасных частей к технике: Shantui SD22. Гидравлические трубопроводы (SD22S) (1/2)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

7

8

9

10

10

11

11

12

12

13

13

14

14

15

15

20

21

22

23

24

25

26

27

28

29

30

31

32

33

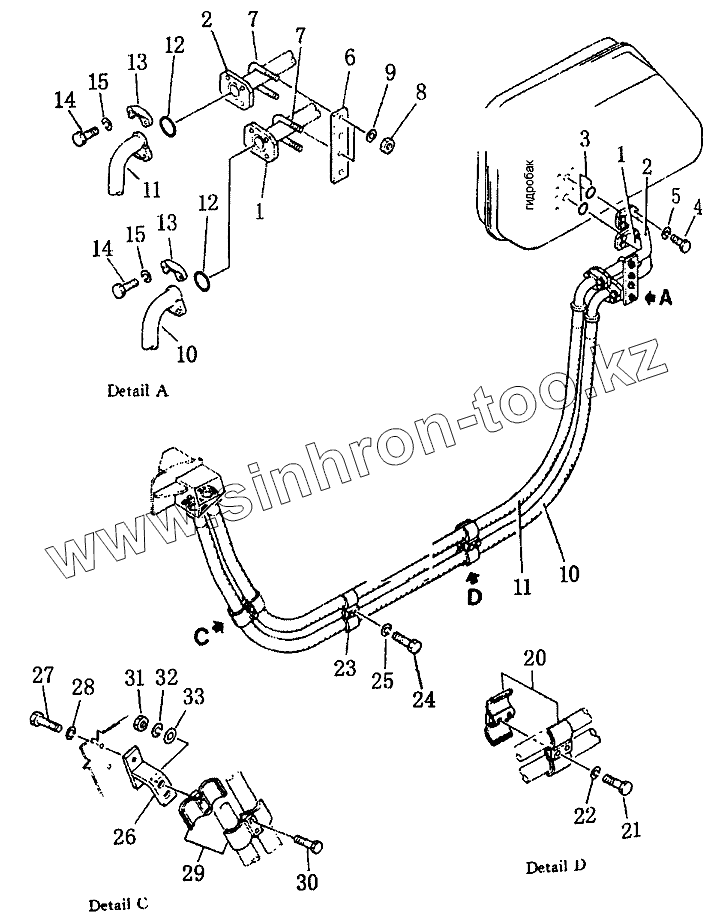

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-61-21114		Труба
2	154-61-21254		Труба
3	07000-13048		Кольцо
4	01010-51245		Болт
5	01602-21236		Рессорная шайба
6	154-61-24280		Прокладочная пластина
7	07283-23442		Зажим
8	01599-01011		Гайка
9	01643-31032		Шайба
10	07118-01034		Рукав
11	07118-01033		Рукав
12	07000-13032		Кольцо
13	07371-31049		Разъемный фланец
14	07372-21030		Болт
15	01602-21030		Шайба
20	195-61-16170		Зажим
21	01010-51280		Болт
22	01602-21236		Рессорная шайба
23	195-61-16170		Зажим
24	01010-51250		Болт
25	01602-21236		Рессорная шайба
26	158-62-05000		Держатель
27	01010-51240		Болт
28	01602-21236		Рессорная шайба
29	195-61-16170		Зажим
30	01010-51290		Болт
31	01580-01210		Гайка
32	01602-21236		Рессорная шайба
33	01643-31232		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
