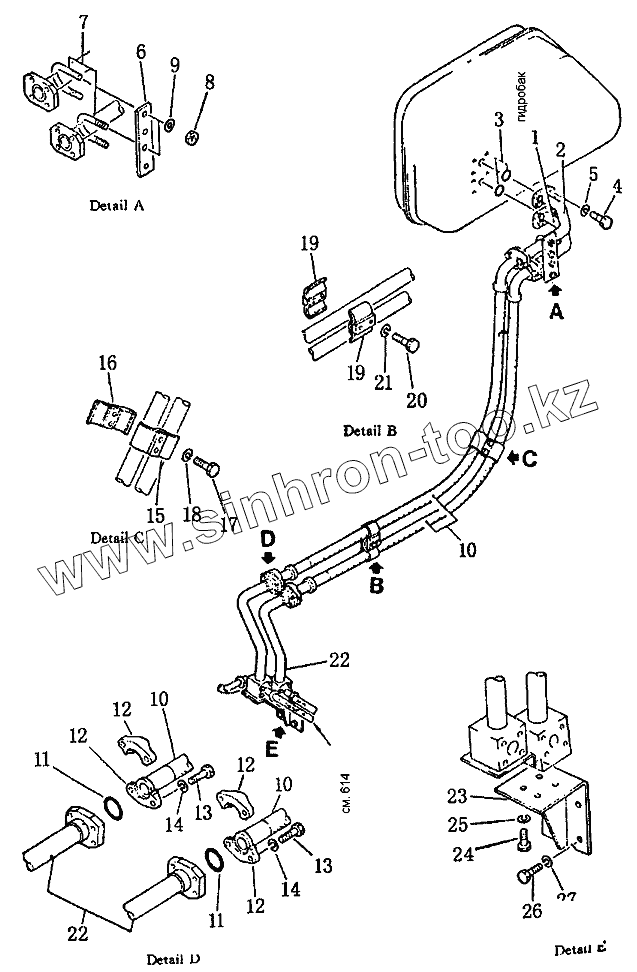

Каталог запасных частей к технике: Shantui SD22. Гидравлические трубопроводы (от бака к подъемному цилиндру)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

12

12

13

13

14

14

19

19

20

21

22

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-61-21114		Труба
2	154-61-21254		Труба
3	07000-13048		Кольцо
4	01010-51245		Болт
5	01602-21236		Рессорная шайба
6	154-61-24280		Прокладочная пластина
7	07283-23442		Зажим
8	01599-01011		Гайка
9	01643-31032		Шайба
10	07118-01017		Рукав
11	07000-13032		Кольцо
12	07371-31049		Разъемный фланец
13	07472-21035		Болт
14	01602-21030		Шайба
19	195-61-16170		Зажим
20	01010-51280		Болт
21	01602-21236		Рессорная шайба
22	154-61-24142		Труба
23	154-61-24162		Держатель
24	01010-51225		Болт
25	01602-21236		Рессорная шайба
26	01010-51225		Болт
27	01602-21236		Рессорная шайба
