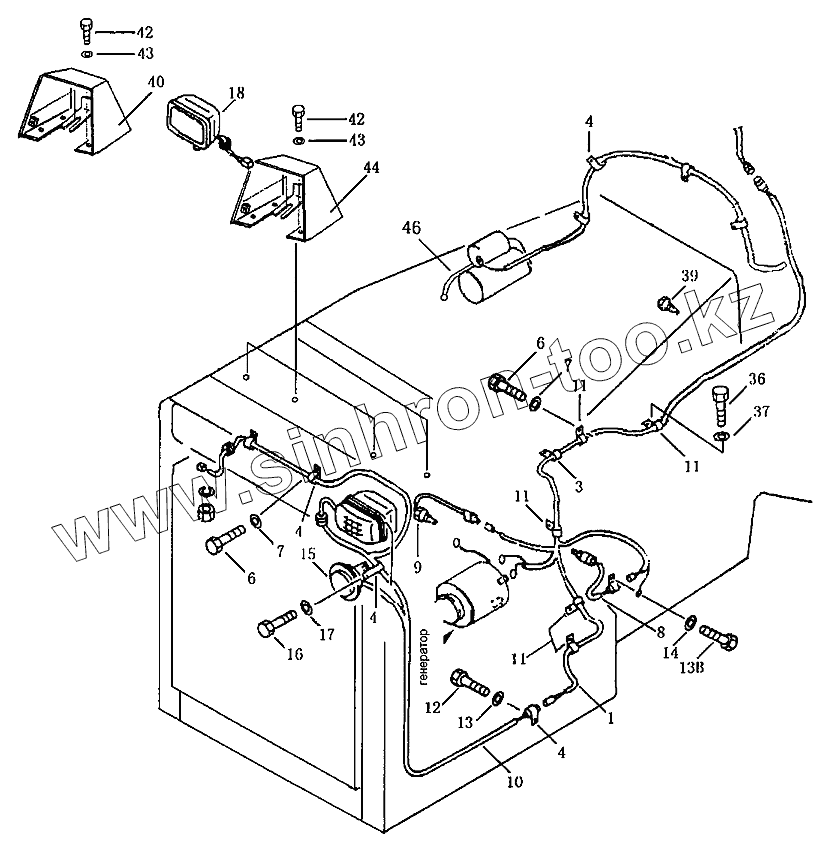

Каталог запасных частей к технике: Shantui SD22. Электрооборудование (1/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
4
4
6
6
7
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
36
37
39
40
42
42
43
43
44
46
131
Позиция на иллюстрации Заводской номер детали Название детали
1 17Y-07В-02000 Провододержатель
3 08035-02514 Провододержатель
4 08035-01512 Провододержатель
6 01010-51220 Болт
7 01643-31232 Шайба
8 D2300-00000 Индикатор давления
9 D2320-00000 Индикатор температуры масла
10 23Y-07В-07000 Группа проводов
11 08035-02510 Провододержатель
12 01010-51220 Болт
13 01643-31232 Шайба
14 01643-31032 Шайба
15 D2711-10500 Клаксон
16 01010-50820 Болт
17 01643-30823 Шайба
18 D2401-07000 Большая лампа
36 01010-51050 Болт
37 01643-31032 Шайба
39 D2160-00800 Индикатор воздушного фильтра
40 23Y-07В-13000 Крышка фары (правой)
42 01010-51220 Болт
43 01643-31232 Шайба
44 23Y-07В-12000 Крышка фары (левой)
45 23Y-07С-10000 Защитная пластина
46 23Y-07В-08000 Провод заземления
131 01010-51020 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
