Каталог запасных частей к технике: Shantui SD22. Двигательная установка

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SD16 (2010) SD16 (вариант) (2014) SD16E (2010) SD16L (2010) SD22 (вариант) (2013) SD32 (вариант) (2011) Shantui SD10YE (2015) Shantui SD16 (2008) Shantui SD22 (2008) Shantui SD23 (2003) Shantui SD23 (вариант) (2013) Shantui SD32 (2005) Shantui SD42-3 (2008) Shantui SG16-3 (2014) Shantui SG18-3 (2014) SL-30W (2010) SL-50W (2013) Каток SR12-5 (2013) Каток SR14M-2 (2012) Каток SR16 (2014) Каток SR18 (2011) Каток SR18M (2010) Каток SR20M (2014) Погрузчик SF15, SF18 (2010) Погрузчик SF30 (2013) Погрузчик SF45T (2013) Погрузчик SF50/SF60/SF70 (2013) Погрузчик вил. 2-2.5t (2010)

Схема > Не выбрано Защита оператора Защита оператора Кабина Сиденье водителя Защитные кожухи радиатора Оградитель двигателя Крылья Суппорт Каркас пола Коробка аккумуляторной батареи Нижний защитный настил Маркировка Двигательная установка Передний суппорт Маховик Приводные шестерни Ручной газ Механизм подачи топлива Топливный бак Топливные трубопроводы Воздухоочистительный фильтр Выпускная труба и глушитель Масляный трубопровод Радиатор Трубопроводы системы охлаждения Вентилятор Гидротрансформатор Турбинный вал и ходовое колесо Коробка передач Шестерня и вал коробки передач (1/3) Шестерня и вал коробки передач (2/3) Шестерня и вал коробки передач (3/3) Раздаточная коробка и шестерня Клапан управления коробкой передач (1/3) Клапан управления коробкой передач (2/3) Клапан управления коробкой передач (3/3) Рычаг управления коробкой передач Тяга управления коробкой передач (1/3) Тяга управления коробкой передач (2/3) Тяга управления коробкой передач (3/3) Насос коробки передач Трубопроводы гидротрансформатора (1/2) Трубопроводы гидротрансформатора (2/2) Трубопроводы коробки передач Раздаточная коробка Карданный вал Конечная передача и шестерня (1/2) Конечная передача и шестерня (2/2) Цепная шестерня и вал Рама Балансир Тяговый стержень Крышка рамы Опора гидроцилиндра Откатный механизм Защитная камера опорного катка Направляющее колесо Опорный каток Поддерживающий каток Гусеничный трак (стандартный тип) Гусеничный трак (смазочный тип) Рычаг рулевого управления и основная стойка Коническая шестерня и вал Рулевое сцепление Рычаг рулевого управления Тяга рулевого и тормозного управления (1/2) Тяга рулевого и тормозного управления (2/2) Педаль тормоза Тормозная лента и групповой привод Тормоз Тормозной усилитель Педаль тормоза Тормозной рычаг Электрооборудование (1/2) Электрооборудование (2/2) Панель приборов Реле и предохранители Аккумулятор и релейный переключатель Рулевой насос Клапан рулевого управления Главный клапан регулировки давления Масляный фильтр тонкой очистки Масляный фильтр грубой очистки Трубопроводы рулевого управления (1/3) Трубопроводы рулевого управления (2/3) Трубопроводы рулевого управления (3/3) Трубопроводы тормозной системы Гидросистема Гидросистема Гидравлический насос Гидробак (1/2) Гидробак (2/2) Гидравлический фильтр Подъемник ножа куна и клапан управления развалом (1/2) Подъемник ножа куна и клапан управления развалом (2/2) Клапан управления рыхлителем (1/2) Клапан управления рыхлителем (2/2) Подъемный гидроцилиндр ножа (1/2) Подъемный гидроцилиндр ножа (2/2) Гидроцилиндр развала Гидравлические трубопроводы (от бака к насосу) Гидравлические трубопроводы (от бака к подъемному цилиндру) Гидравлические трубопроводы (от бака к подъемному цилиндру) Гидравлические трубопроводы (SD22S) (1/2) Гидравлические трубопроводы (SD22S) (2/2) Гидравлические трубопроводы (от бака к цилиндру развала) (1/2) Гидравлические трубопроводы (от бака к цилиндру развала) (2/2) Гидравлические трубопроводы (SD22S) (1/2) Гидравлические трубопроводы (SD22S) (2/2) Сервоклапан управления развалом и рыхлителем Система трубопровода сервоклапана Держатель рычага управления и гнездо клапана Рычаг управления ножом куна Рычаг управления рыхлителем Механизм управления подъемником и рыхлителем Механизм управления развалом Механизм управления ножом Сервоклапан управления подъемником Подъемный гидроцилиндр рыхлителя с одиночной стойкой Гидроцилиндр, регулирующий угол рыхлителя с одиночной стойкой Гидроцилиндр, регулирующий угол рыхлителя с одиночной стойкой (левый) Гидроцилиндр, регулирующий угол, рыхлителя с одиночной стойкой (правый) Гидросистема рыхлителя с одиночной стойкой Гидросистема рыхлителя с одиночной стойкой Гидросистема рыхлителя с одиночной стойкой Гидросистема рыхлителя с одиночной стойкой Гидросистема рыхлителя с одиночной стойкой U-образный отвал Прямой отвал Штанговый толкатель Прямой отвал (SD22S) Штанговый толкатель (SD22S) Рыхлитель Система трубопровода рыхлителя Гидроцилиндр рыхлителя Угловой отвал Дугообразная рама У-отвал Рыхлитель с одиночной стойкой Рычаг управления рыхлителем с одиночной стойкой

1

2

3

4

5

6

7

8

9

10

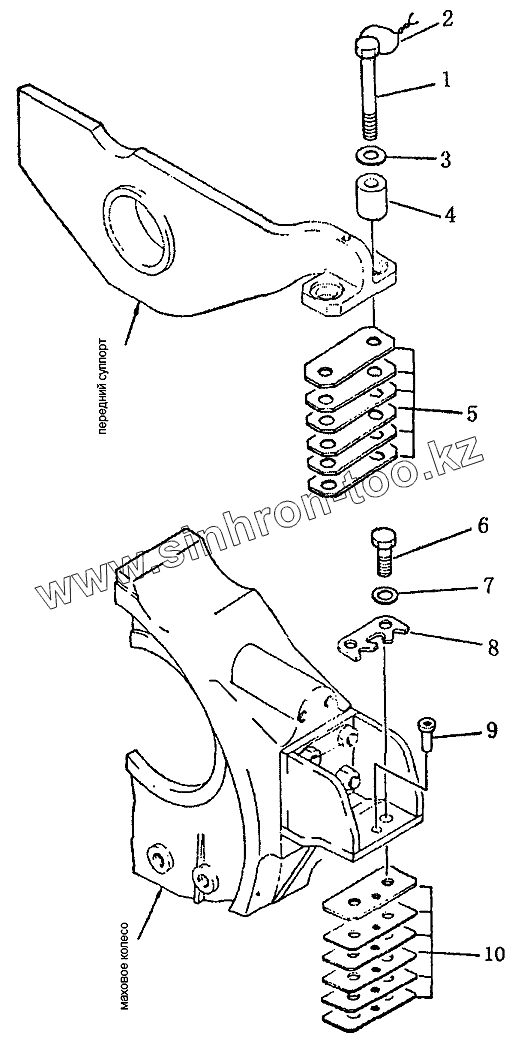

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01015-52200		Передний болт
2	04059-01680		Стопорная стальная проволока
3	01643-32260		Шайба
4	195-01-11190		Распорка
5	154-01-11570		Передняя прокладка
6	01010-52255		Задний болт
7	154-01-11550		Шайба
8	154-01-11560		Стопорная пластина
9	6681-21-4750		Штифт
10	154-01-11590		Задняя прокладка
154-01-11580	154-01-11580		Передняя прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
