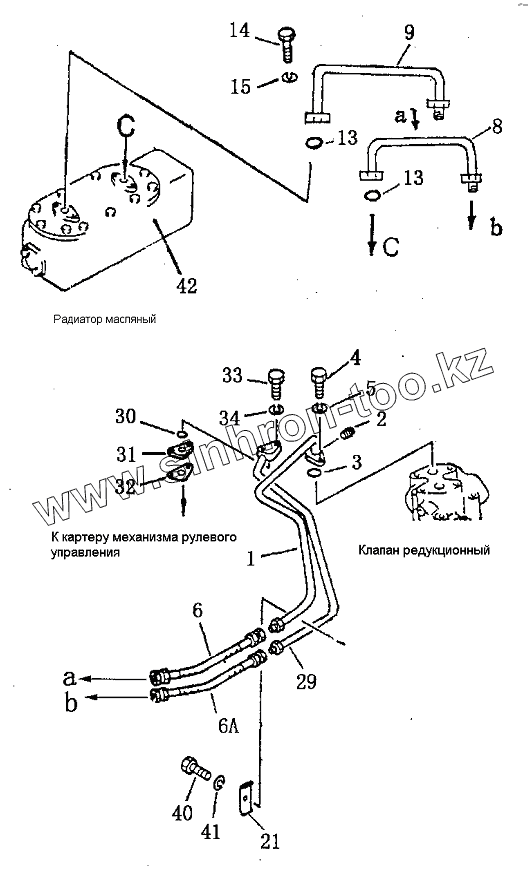

Каталог запасных частей к технике: Shantui SD16. Трубопровод масляного радиатора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6A

8

9

13

13

14

15

21

29

30

31

32

33

34

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-76-14000		Трубка
2	07042-20108		Заглушка
3	07000-03025		Кольцо
4	01010-51030		Болт
5	01602-21030		Шайба
6	07102-20519		Рукав
6A	07102-20518		Рукав
8	16Y-76-01000		Трубка
9	16Y-76-03000		Трубка
13	07000-03025		Кольцо
14	01010-51030		Болт
15	01602-21030		Шайба
21	16Y-76-00008		Хомут
29	16Y-76-12000		Трубка
30	07000-03025		Кольцо
31	16Y-76-00003		Проставка
32	16Y-76-00004		Сальник
33	01010-51075		Болт
34	01602-21030		Шайба
40	01010-51020		Болт
41	01602-21030		Шайба
42	16Y-76-02000		Радиатор
