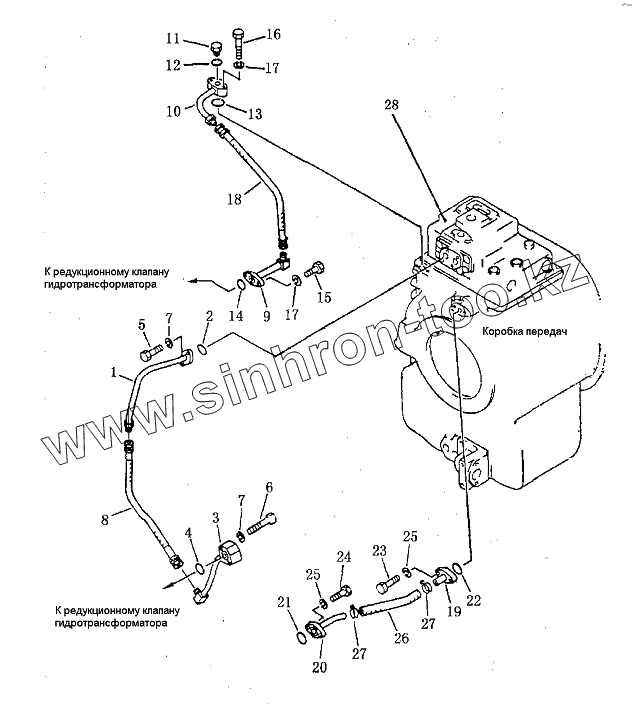

Каталог запасных частей к технике: Shantui SD16. Трубопровод гидротрансформатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 16Y-75-21000 Трубка распределителя
2 07000-03028 Кольцо
3 16Y-75-11000 Трубка трансформатора
4 07000-03025 Кольцо
5 01010-51030 Болт
6 01010-51055 Болт
7 01602-21030 Шайба
8 07102-20503 Рукав
9 16Y-75-19000 Трубка обратная
10 16Y-75-07000 Трубка обратная
11 07040-11007 Заглушка
12 07000-01023 Кольцо круглого сечения
13 07000-03025 Кольцо
14 07000-03030 Кольцо
15 01010-51030 Болт
16 01010-51050 Болт
17 01602-21030 Шайба
18 07102-20504 Рукав
19 16Y-75-06000 Трубка сапуна
20 16Y-75-04000 Трубка сапуна
21 07000-03022 Кольцо
22 07000-03025 Кольцо
23 01010-51030 Болт
24 01010-51030 Болт
25 01602-21030 Шайба
26 07260-21420 Рукав
27 07280-02323 Хомут
28 16Y-75-10000 Распределитель коробки передач
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
