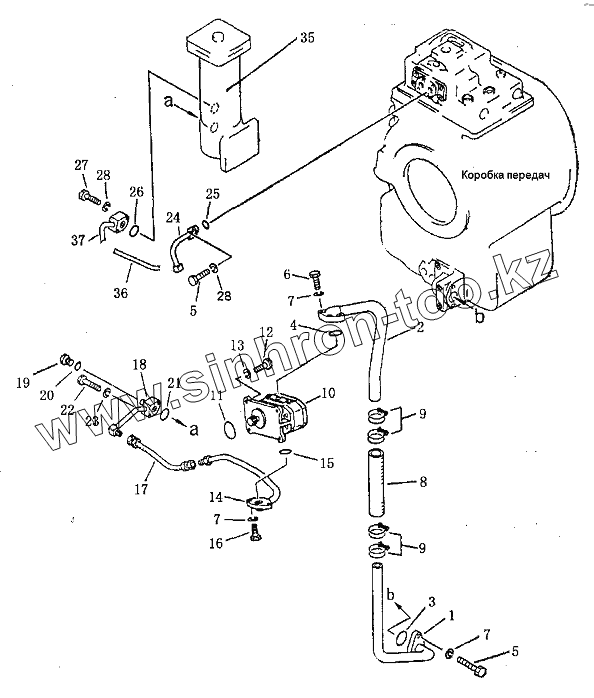

Каталог запасных частей к технике: Shantui SD16. Трубопровод гидротрансформатора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-75-18000		Трубка всасывающая
2	16Y-75-16000		Трубка всасывающая
3	07000-03040		Кольцо круглого сечения
4	07000-03032		Кольцо
5	01010-51030		Болт
6	01010-51065		Шайба
7	01602-21030		Шайба
8	07260-23236		Рукав
9	07280-05026		Хомут
10	16Y-75-24000		Насос трансмиссионный
11	07000-02075		Кольцо
12	01010-51030		Болт
13	01602-21030		Шайба
14	16Y-75-17000		Трубка
15	07000-03022		Кольцо
16	01010-51035		Болт
17	07102-20506		Рукав
18	16Y-75-09000		Трубка
19	07040-11007		Заглушка
20	07000-01023		Кольцо круглого сечения
21	07000-03025		Кольцо
22	01010-51050		Болт
23	01602-21030		Шайба
24	16Y-75-22000		Трубка
25	07000-03028		Кольцо
26	07000-03025		Кольцо
27	01010-51050		Болт
28	01602-21030		Шайба
35	16Y-75-23000		Фильтр масляный
36	07102-20503		Рукав
37	16Y-75-08000		Трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
