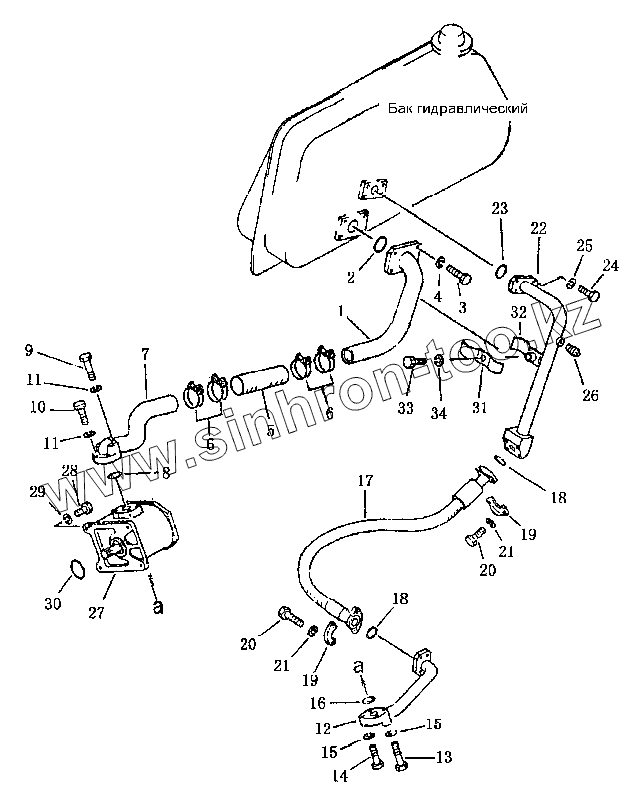

Каталог запасных частей к технике: Shantui SD16. Трубопровод гидравлический (от бака к насосу)
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-61-04000 | Трубка всасывающая | |
| 2 | 07000-02075 | Кольцо | |
| 3 | 01010-51240 | Болт | |
| 4 | 01602-21236 | Рессорная шайба | |
| 5 | 07260-25820 | Трубка | |
| 6 | 07280-07429 | Хомут | |
| 7 | 16Y-61-02000 | Трубка всасывающая | |
| 8 | 07000-02060 | Кольцо | |
| 9 | 01010-51285 | Болт | |
| 10 | 01010-51240 | Болт | |
| 11 | 01602-21236 | Рессорная шайба | |
| 12 | 16Y-61-03000 | Трубка | |
| 13 | 01010-51075 | Болт | |
| 14 | 01010-51055 | Болт | |
| 15 | 01602-21030 | Шайба | |
| 16 | 07000-13040 | Кольцо | |
| 17 | 16Y-61-07000 | Рукав высокого давления | |
| 18 | 07000-13038 | Кольцо | |
| 19 | 07371-31255 | Фланец | |
| 20 | 01010-21035 | Болт | |
| 21 | 01602-21030 | Шайба | |
| 22 | 16Y-61-05000 | Трубка | |
| 23 | 07000-13048 | Кольцо | |
| 24 | 01010-51245 | Болт | |
| 25 | 01602-21236 | Рессорная шайба | |
| 26 | 07042-20108 | Заглушка | |
| 27 | 16Y-61-01000 | Насос гидравлический | |
| 28 | 01010-51245 | Болт | |
| 29 | 01602-21236 | Рессорная шайба | |
| 30 | 07000-02080 | Кольцо круглого сечения | |
| 31 | 16Y-61-00001 | Хомут | |
| 32 | 16Y-61-06000 | Хомут | |
| 33 | 01010-51225 | Болт | |
| 34 | 01602-21236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
