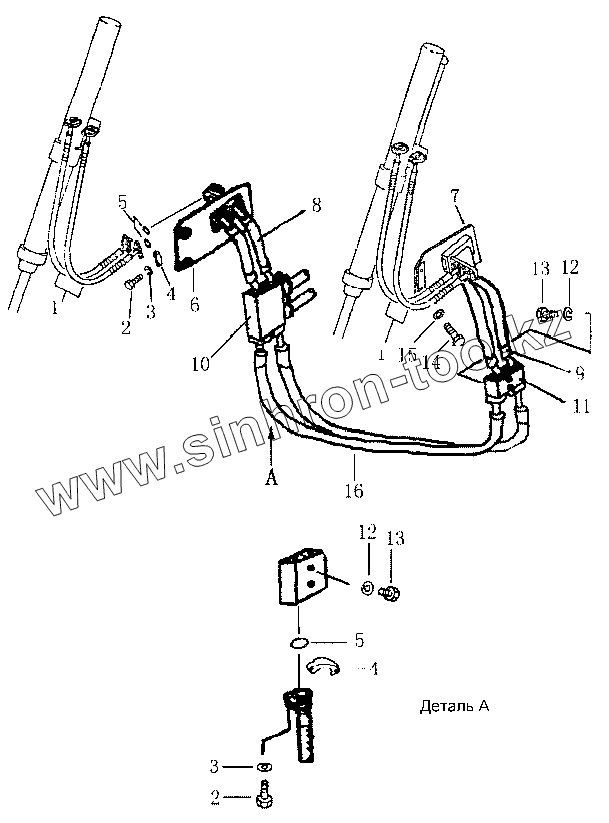

Каталог запасных частей к технике: Shantui SD16. Трубопровод гидравлический (от бака к гидроцилиндру подъема)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

8

9

10

11

12

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07119-40609		Рукав
2	01010-50830		Болт
3	01643-30823		Шайба
4	07371-30638		Фланец
5	07000-13025		Кольцо
6	16L-62C-01000		Кронштейн правый
7	16L-62C-02000		Кронштейн левый
8	16Y-62-70000		Рукав
9	16Y-62-40000		Рукав
10	16Y-62-00002		Опора трубопровода правая
11	16Y-62-00001		Опора трубопровода левая
12	01643-31445		Уплотнительная шайба
13	01010-51490		Болт М14х50
14	01010-51645		Болт
15	01643-31645		Шайба
16	07118-00613		Рукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
