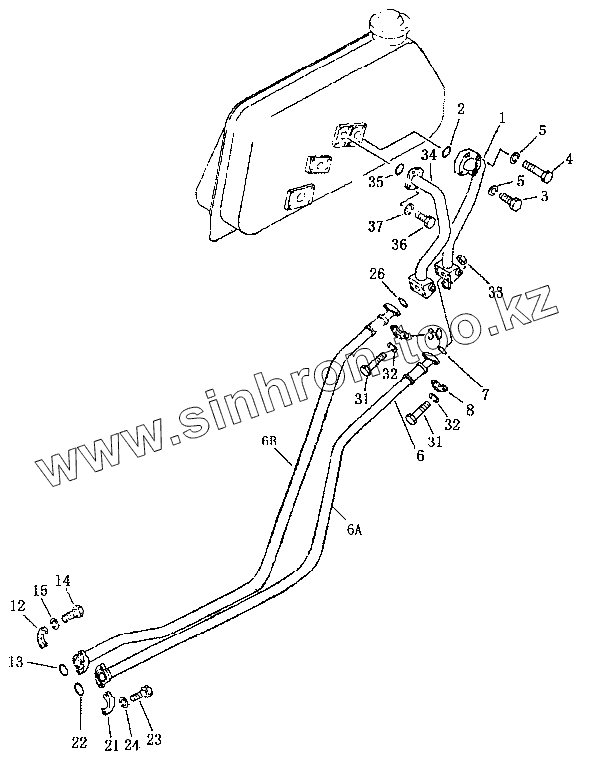

Каталог запасных частей к технике: Shantui SD16. Трубопровод гидравлический (от бака к гидроцилиндру подъема)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6A

6A

6B

7

8

12

13

14

15

21

22

23

24

26

30

31

31

32

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-62-10000		Трубка
2	07000-23048		Кольцо круглого сечения
3	01010-51265		Болт
4	01010-51275		Болт
5	01602-21236		Рессорная шайба
6A	07119-01026		Рукав
6B	07114-01026		Рукав
7	07000-13032		Кольцо
8	07371-31049		Разъемный фланец
12	07371-31049		Разъемный фланец
13	07000-13032		Кольцо
14	01010-51035		Болт
15	01602-21030		Шайба
21	07371-31049		Разъемный фланец
22	07000-13032		Кольцо
23	01010-21035		Болт
24	01602-21030		Шайба
26	07000-13032		Кольцо
30	07371-31049		Разъемный фланец
31	01010-51090		Болт
32	01602-21030		Шайба
33	01580-11008		Гайка
34	16Y-62-20000		Трубка
35	07000-23048		Кольцо круглого сечения
36	01010-51245		Болт
37	01602-21236		Рессорная шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
