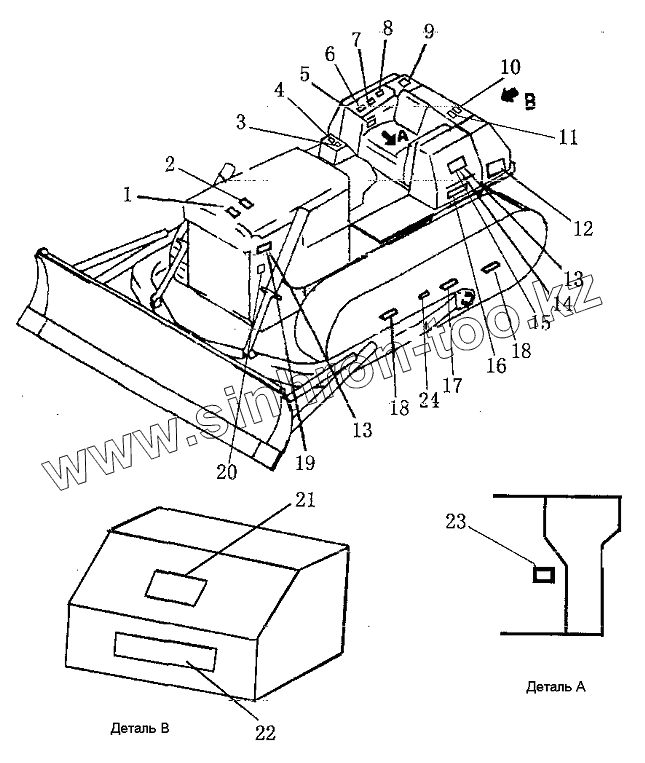

Каталог запасных частей к технике: Shantui SD16. Шильдики

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 09650-01101-DY Шильдик
2 09668-00100-DY Шильдик
3 09173-00100-DY Шильдик
4 09654-00100-DY Шильдик
5 09685-00004 Маркировка рулевой и тормозной системы
6 09670-00001 Маркировка управления куном
7 09685-00003 Шильдик
8 09653-00100-DY Шильдик
9 09655-01120-DY Шильдик
10 09656-90080 Инструкция по эксплуатации рабочего топливного бака
11 09652-01100-DY Шильдик
12 14Y-90-00004 Логотип SHANTUI
13 04418-00306 Заклепка
14 16Y-90C-00001 Таблица смазки
15 16Y-90C-00002 Таблица смазки (на английском языке)
16 16Y-90C-00003 Шильдик
17 09960-01012 Центральная заводская табличка
18 09960-01001 Шильдик
19 17Y-90A-00001 Шильдик
20 09961-00100 Маркировка обслуживания
21 10Y-90B-00002 Логотип SHANTUI
22 16Y-90C-00005 Шильдик
23 09685-00002 Маркировка рычага переключения скорости
24 16Y-90-00009 Шильдик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
