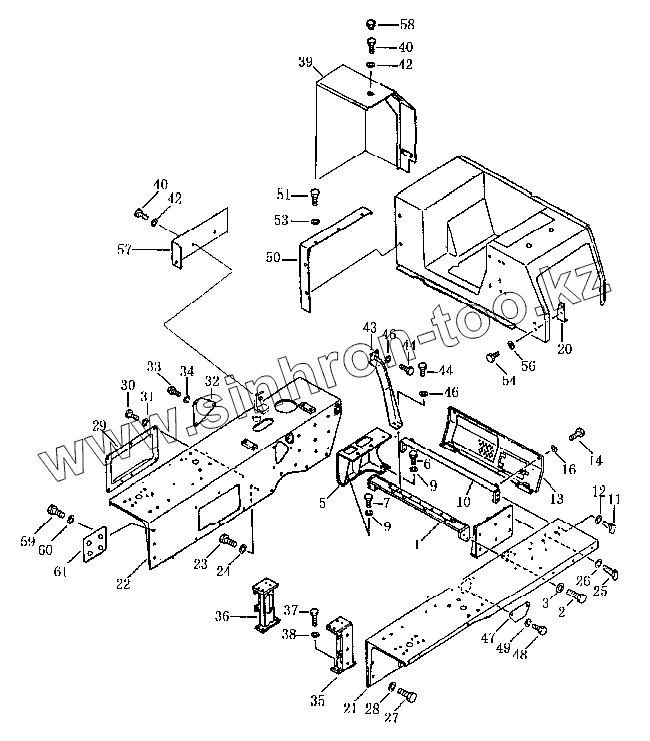

Каталог запасных частей к технике: Shantui SD16. Щиток ограждающий
1
2
3
4
5
6
7
9
9
10
11
12
13
14
16
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
42
42
43
44
44
46
46
47
48
49
50
51
53
54
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-51C-07000 | 16Y-51C-07000 | Крышка правая (отсутствует при наличии рыхлителя) | |
| 16Y-51-00007A | 16Y-51-00007A | Крышка | |
| 16Y-51-00004 | 16Y-51-00004 | Крышка задняя (имеется при наличии рыхлителя) | |
| 1 | 16Y-51-08000 | Кронштейн | |
| 2 | 01010-51640 | Болт | |
| 3 | 01643-31645 | Шайба | |
| 4 | 16Y-51-15000 | Кронштейн левый | |
| 5 | 16Y-51-14000 | Кронштейн правый | |
| 6 | 01010-51435 | Болт | |
| 7 | 01010-51440 | Болт | |
| 9 | 01643-31445 | Уплотнительная шайба | |
| 10 | 16Y-51-13000 | Кронштейн | |
| 11 | 01010-51640 | Болт | |
| 12 | 01643-31645 | Шайба | |
| 13 | 16Y-51-07000 | Крышка задняя | |
| 14 | 01010-51225 | Болт | |
| 16 | 01643-31232 | Шайба | |
| 20 | 16Y-51-06000 | Кронштейн | |
| 21 | 16Y-51C-04000 | Щиток ограждающий левый | |
| 22 | 16Y-51C-05000 | Щиток ограждающий правый | |
| 23 | 01010-51635 | Болт | |
| 24 | 01643-31645 | Шайба | |
| 25 | 01010-51650 | Болт | |
| 26 | 01643-31645 | Шайба | |
| 27 | 01010-51635 | Болт | |
| 28 | 01643-31645 | Шайба | |
| 29 | 16Y-51-00007 | Крышка | |
| 30 | 01010-51225 | Болт | |
| 31 | 01643-31232 | Шайба | |
| 32 | 16Y-51-00009 | Крышка | |
| 33 | 01010-51225 | Болт | |
| 34 | 01643-31232 | Шайба | |
| 35 | 16Y-51-01000 | Кронштейн левого ограждающего щитка | |
| 36 | 16Y-51-02000 | Кронштейн правого ограждающего щитка | |
| 37 | 01010-51445 | Болт | |
| 38 | 01643-31445 | Уплотнительная шайба | |
| 39 | 16Y-51C-06000 | Крышка правая (имеется при наличии рыхлителя) | |
| 40 | 01010-51230 | Болт | |
| 42 | 01643-31232 | Шайба | |
| 43 | 16Y-51C-12000 | Кронштейн | |
| 44 | 01010-51230 | Болт | |
| 46 | 01643-31232 | Шайба | |
| 47 | 16Y-51-00003 | Крышка | |
| 48 | 01010-51225 | Болт | |
| 49 | 01643-31232 | Шайба | |
| 50 | 16Y-51-00005 | Ограждение | |
| 51 | 01010-51225 | Болт | |
| 53 | 01643-31232 | Шайба | |
| 54 | 01010-51225 | Болт | |
| 56 | 01643-31232 | Шайба | |
| 57 | 16Y-51C-08000 | Крышка | |
| 58 | 198-54-41941 | Колпак | |
| 59 | 01010-51025 | Болт | |
| 60 | 01643-31032 | Шайба | |
| 61 | 16Y-51C-00006 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
