Каталог запасных частей к технике: Shantui SD16. Рычаг управления рыхлителем

Тип техники

Марка

Модель

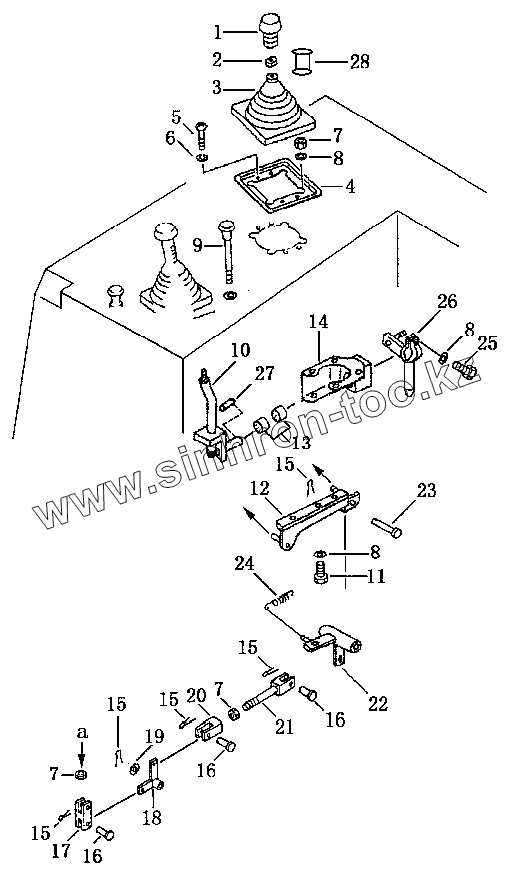

Схема

1

2

3

4

5

6

7

7

7

8

8

8

9

10

11

12

13

14

15

15

15

15

15

16

16

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	195-78-75110		Рычаг
2	195-43-44220		Гайка
3	195-61-45140		Защитная камера
4	195-61-45130		Основание
5	01220-40508		Гайка
6	01601-20513		Шайба
7	01580-10806		Гайка
8	01643-30823		Шайба
9	16Y-87C-01000		Кнопка
10	16Y-87C-05000		Рычаг
11	01010-50816		Болт
12	16Y-87C-06000		Кронштейн
13	195-61-45440		Подшипник
14	16Y-87C-04000		Кронштейн
15	04050-12016		Разводной штифт 2х16
16	04205-10822		Палец
17	04210-20844		Вилка
18	16Y-87C-09000		Рычаг
19	01641-20812		Шайба
20	04210-20832		Вилка
21	04244-40816		Тяга в сборе
22	16Y-87C-07000		Блок стопорный
23	16Y-87C-00002		Ось
24	195-61-45290		Рессора
25	01010-80830		Болт
26	16Y-87C-02000		Рычаг
27	04010-00519		Стопор
28	16Y-96C-00006		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
