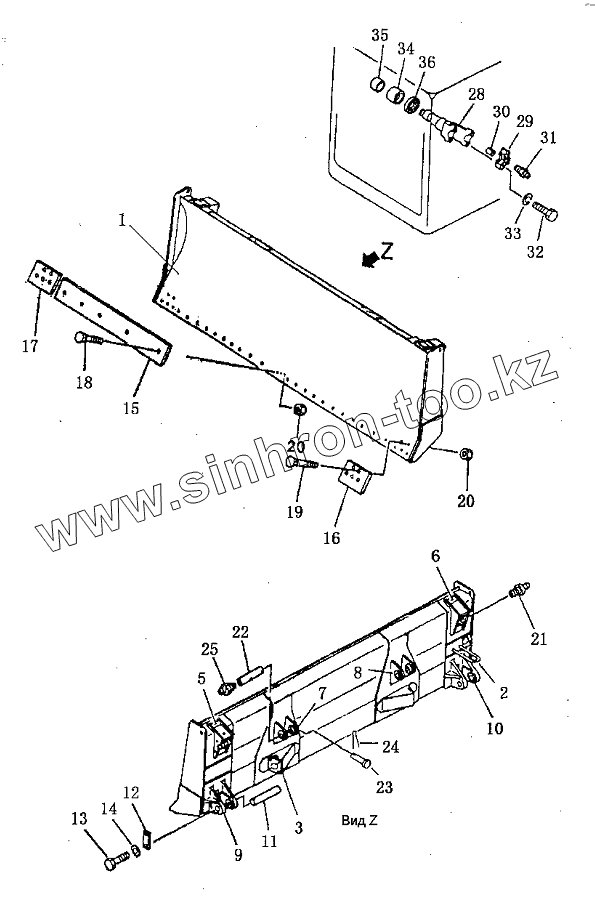

Каталог запасных частей к технике: Shantui SD16. Рама прямого наклоняемого отвала (SD16L)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16L-80-10000 | Отвал | |
| 2 | 16L-80-10004 | Стержень U-образный | |
| 3 | 16L-80-13000 | Кронштейн | |
| 5 | 161-80-11000 | Кронштейн левый | |
| 6 | 161-80-12000 | Кронштейн правый | |
| 7 | 1.6L-80-10018 | Кронштейн левого гидроцилиндра | |
| 8 | 16L-80-10019 | Кронштейн правого гидроцилиндра | |
| 9 | 16L-80-10020 | Кронштейн левый | |
| 10 | 16L-80-10021 | Кронштейн правый | |
| 11 | 16L-80-00008 | Ось | |
| 12 | 161-80-00010 | Пластина установочная | |
| 13 | 01010-51225 | Болт | |
| 14 | 01602-01236 | Рессорная шайба | |
| 15 | 16L-80-00011 | Нож | |
| 15 | 16L-80-00026 | Нож | |
| 16 | 16L-80-00012 | Нож угловой левый | |
| 17 | 161-80-00013 | Нож угловой правый | |
| 18 | 16L-80-00024 | Болт | |
| 19 | 16L-80-00025 | Болт | |
| 20 | 16L-80-00001 | Гайка | |
| 21 | 07020-01018 | Масленка М10х1 | |
| 22 | 16Y-81-00015 | Ось | |
| 23 | 16Y-81-00016 | Палец | |
| 24 | 04050-02016 | Палец | |
| 25 | 07020-01018 | Масленка М10х1 | |
| 28 | 16Y-85-00003 | Вилка | |
| 29 | 16Y-85-00002 | Крышка подшипника | |
| 30 | 16Y-85-00001 | Манжета | |
| 31 | 07020-01018 | Масленка М10х1 | |
| 32 | 01010-31470 | Болт | |
| 33 | 01602-01442 | Рессорная шайба | |
| 34 | 16Y-85-30000 | Втулка | |
| 35 | 16Y-85-40000 | Втулка | |
| 36 | 16Y-85-10000 | Кольцо пылезащитное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
