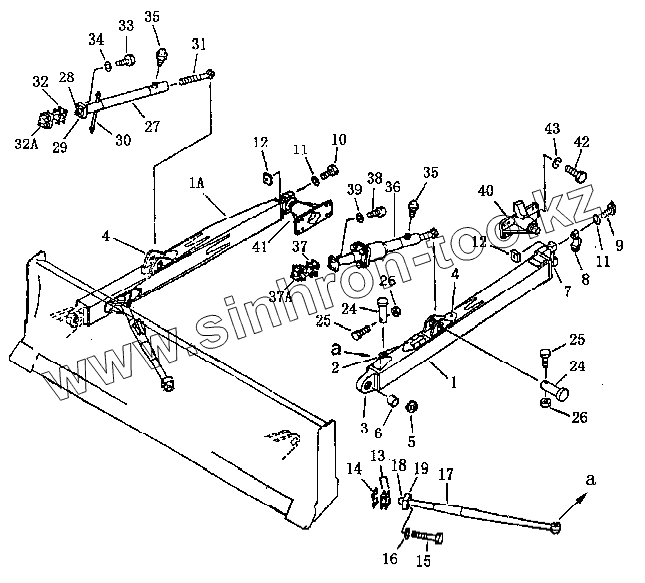

Каталог запасных частей к технике: Shantui SD16. Рама прямого наклоняемого отвала (SD16, SD16E)

Тип техники

Марка

Модель

Схема

1

1A

2

3

4

4

5

6

7

8

8

9

10

11

11

12

12

13

14

15

16

17

18

19

24

24

25

25

26

26

27

28

29

30

31

32

32A

33

34

35

35

36

37

37A

38

39

40

41A

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-80-30000		Тяга отвала левая
1A	16Y-80-40000		Тяга отвала правая
2	16Y-80-30012		Кронштейн
3	16Y-80-30007		Деталь соединительная
4	16Y-80-30004		Кронштейн
5	16Y-80-30005		Стойка
6	16Y-80-30006		Стойка
7	16Y-80-31000		Опора
8	16Y-80-00006		Крышка левая
8	16Y-80-00007		Крышка правая
9	01011-52465		Болт
10	01011-52430		Болт
11	01643-32460		Уплотнительная шайба
12	16Y-80-00008		Гайка
13	16Y-80-00016		Шайба 1,00 мм
14	16Y-80-00015		Шайба
15	01011-52055		Болт
16	01643-32060		Шайба
17	16Y-80-60000		Стойка наклонная
18	16Y-80-60001		Шарнир шаровой
19	16Y-80-60004		Колпачок
24	16Y-80-00020		Палец
25	01010-51265		Болт
26	01598-01214		Гайка
27	16Y-80-50000		Стойка
28	16Y-80-50006		Шарнир шаровой
29	16Y-80-50007		Колпачок
30	16Y-80-51000		Тяга
31	16Y-80-00005		Стержень
32	16Y-80-00010		Шайба 1,00 мм
32A	16Y-80-00009		Шайба 0,50 мм
33	01010-51865		Болт
34	01643-31845		Шайба
35	07020-01018		Масленка М10х1
36	16Y-63-13000		Гидроцилиндр наклона
37	16Y-80-00010		Шайба 1,00 мм
37A	16Y-80-00009		Шайба 0,50 мм
38	01010-51865		Болт
39	01643-21845		Уплотнительная шайба
40	16Y-80-10000		Цапфа левая
41A	16Y-80-20000		Цапфа правая
42	01010-52045		Болт
43	01643-32060		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
