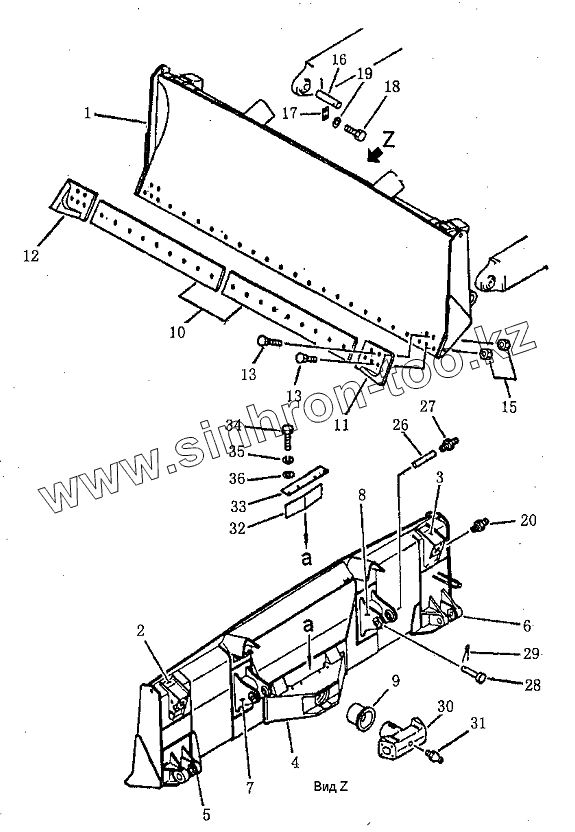

Каталог запасных частей к технике: Shantui SD16. Отвал наклоняемый прямой (SD16, SD16E)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
15
16
17
18
19
20
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 16Y-80-70000 Отвал
2 16Y-80-70008 Кронштейн левый
3 16Y-80-70030 Кронштейн правый
4 16Y-80-70014 Кронштейн
5 16Y-80-70006 Кронштейн левый
6 16Y-80-70029 Кронштейн правый
7 16Y-80-71000 Кронштейн левый
8 16Y-80-72000 Кронштейн правый
9 16Y-80-00013 Втулка
10 16Y-80-00019 Нож
11 16Y-81-00002 Нож угловой левый
12 16Y-81-00003 Нож угловой правый
13 154-71-41270 Болт
15 154-70-22270 Гайка
16 16Y-80-00004 Палец
17 16Y-80-00003 Блок стопорный
18 01010-51635 Болт
19 01643-31645 Шайба
20 07020-01018 Масленка М10х1
26 16Y-80-00002 Палец
27 07020-01018 Масленка М10х1
28 16Y-80-00001 Палец
29 04050-13016 Чека разводная
30 16Y-80-00014 Ось
31 07020-01018 Масленка М10х1
32 16Y-80-00011 Пружина
33 16Y-80-00012 Крышка
34 01010-51020 Болт
35 01602-21030 Шайба
36 01643-31032 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
