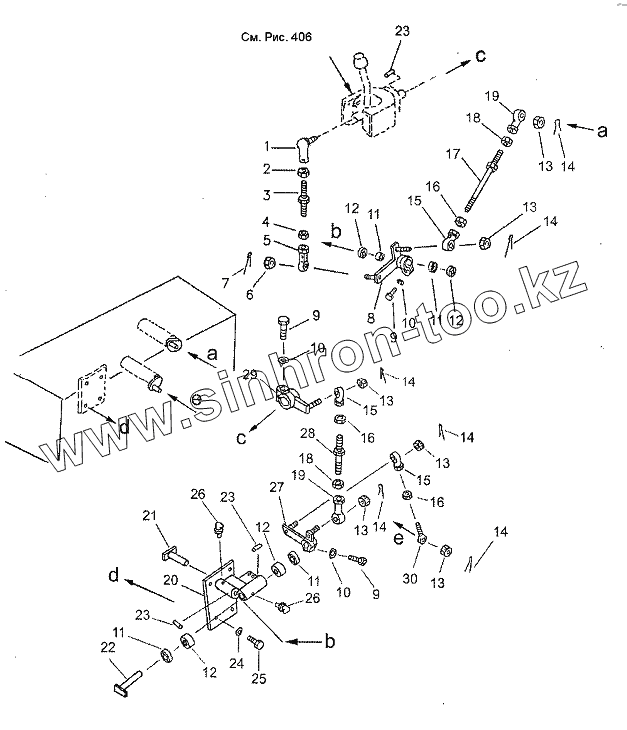

Каталог запасных частей к технике: Shantui SD16. Механизм управления отвалом
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
16
16
16
17
18
18
19
19
20
21
22
23
23
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-86C-05000 | 16Y-86C-05000 | Рычаг (при наличии углового отвала) | |
| 1 | 195-61-45420 | Шарнир шаровой | |
| 2 | 01582-11210 | Гайка | |
| 3 | 16Y-86C-01000 | Тяга | |
| 4 | 01508-41207 | Гайка | |
| 5 | 04250-91265 | Подшипник концевой | |
| 6 | 01593-31210 | Гайка | |
| 7 | 04050-13020 | Разводной шплинт | |
| 8 | 16Y-86C-02000 | Рычаг | |
| 9 | 01010-80830 | Болт | |
| 10 | 01643-30823 | Шайба | |
| 11 | HK202612 | Подшипник игольчатый | |
| 12 | 06122-02004 | Защитное кольцо подшипника | |
| 13 | 01593-11008 | Гайка | |
| 14 | 04050-12018 | Разводной шплинт | |
| 15 | 04250-41056 | Подшипник концевой | |
| 16 | 01582-11008 | Гайка | |
| 17 | 04248-31020 | Тяга | |
| 18 | 01508-21006 | Гайка М10х1.25 левая | |
| 19 | 04250-61056 | Подшипник концевой | |
| 20 | 16Y-86C-03000 | Основание | |
| 21 | 16Y-86C-00001 | Ось | |
| 22 | 16Y-86C-00002 | Ось | |
| 23 | 04010-00519 | Стопор | |
| 24 | 01602-21236 | Рессорная шайба | |
| 25 | 01010-51230 | Болт | |
| 26 | 07021-01090 | Масленка | |
| 27 | 16Y-86C-04000 | Рычаг (при наличии прямого наклоняемого отвала) | |
| 28 | 04248-31010 | Тяга | |
| 29 | 16Y-86C-10000 | Рычаг | |
| 30 | 04252-01061 | Подшипник концевой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
