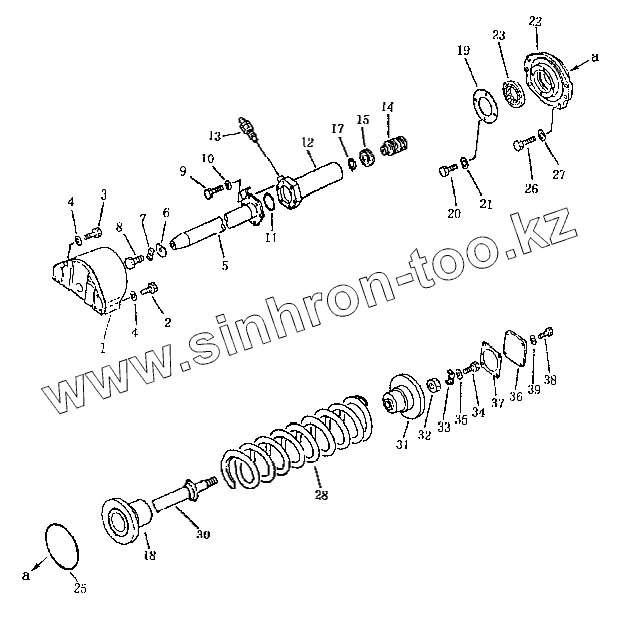

Каталог запасных частей к технике: Shantui SD16. Механизм натяжения
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
25
26
27
28
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16L-40-61000 | 16L-40-61000 | Кронштейн сварной | |
| 16Y-40E-03100 | 16Y-40E-03100 | Ось | |
| 16L-40-62000 | 16L-40-62000 | Ось | |
| 1 | 16Y-40-11100 | Кронштейн сварной левый | |
| 1 | 16Y-40-19100 | Кронштейн сварной правый | |
| 2 | 01010-31655 | Болт | |
| 3 | 01010-31670 | Болт | |
| 4 | 01602-01648 | Шайба | |
| 5 | 16Y-40-11200 | Ось | |
| 6 | 16Y-40-11002 | Шайба | |
| 7 | 16Y-40-11001 | Шайба стопорная | |
| 8 | 01010-31840 | Болт | |
| 9 | 01010-31235 | Болт | |
| 10 | 01602-01236 | Рессорная шайба | |
| 11 | 07000-15068 | Кольцо круглого сечения | |
| 12 | 16Y-40-11400 | Цилиндр | |
| 13 | 16Y-40-11300 | Клапан смазочный | |
| 14 | 16Y-40-11005 | Поршень | |
| 15 | 16Y-40-11003 | Уплотнение масляное | |
| 17 | 04064-04518 | Открытое кольцо | |
| 18 | 16Y-40-11006 | Направляющая | |
| 19 | 16Y-40-11015 | Крышка | |
| 20 | 01010-31225 | Болт | |
| 21 | 01602-01236 | Рессорная шайба | |
| 22 | 16Y-40-11016 | Крышка | |
| 23 | 16Y-40-11500 | Уплотнение масляное | |
| 25 | 07000-05230 | Кольцо круглого сечения | |
| 26 | 01010-62055 | Болт | |
| 27 | 01602-02060 | Шайба | |
| 28 | 16Y-40-11008 | Пружина натяжения | |
| 30 | 16Y-40-11007 | Тяга | |
| 31 | 16Y-40-11009 | Направляющая | |
| 32 | 01582-03629 | Гайка | |
| 33 | 16Y-40-11010 | Шайба стопорная | |
| 34 | 01010-31016 | Болт | |
| 35 | 01602-01030 | Шайба | |
| 36 | 16Y-40-11012 | Крышка | |
| 37 | 16Y-40-11011 | Прокладка | |
| 38 | 01010-31230 | Болт | |
| 39 | 01602-01236 | Рессорная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
