Каталог запасных частей к технике: Shantui SD16. Крышка рамы гусеницы

Тип техники

Марка

Модель

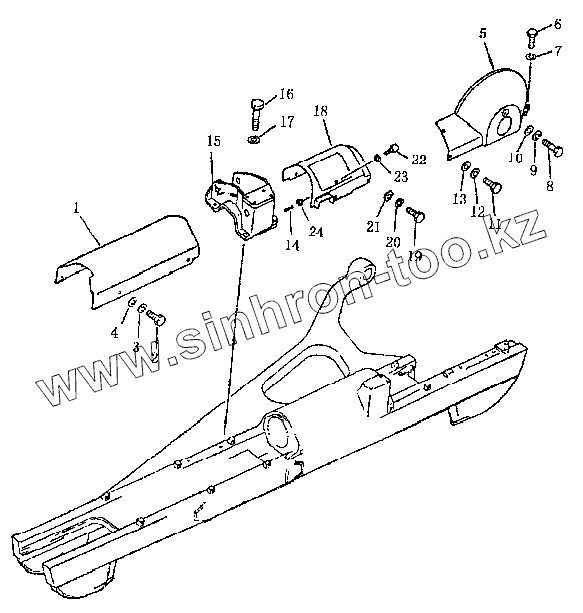

Схема

1

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16L-40-00002		Крышка передняя правая
1	16L-40-00001		Крышка передняя левая
2	01010-31425		Болт
3	01602-01442		Рессорная шайба
4	01643-31445		Уплотнительная шайба
5	16Y-40-12000		Крышка звездочки левая
5	16Y-40-13000		Крышка звездочки правая
6	01010-31435		Болт
7	01602-01442		Рессорная шайба
8	01010-31475		Болт
9	01602-01442		Рессорная шайба
10	01640-21426		Шайба
11	01010-31425		Болт
12	01602-01442		Рессорная шайба
13	01643-31445		Уплотнительная шайба
14	04056-03015		Чека разводная
15	161-40-40000		Кронштейн
16	01010-32050		Болт
17	01602-02060		Шайба
18	16L-40-20000		Крышка средняя левая
18	16L-40-50000		Крышка средняя правая
19	01010-31430		Болт
20	01602-01442		Рессорная шайба
21	01643-31445		Уплотнительная шайба
22	16Y-40-07001		Болт
23	01640-21016		Шайба
24	01641-21016		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
