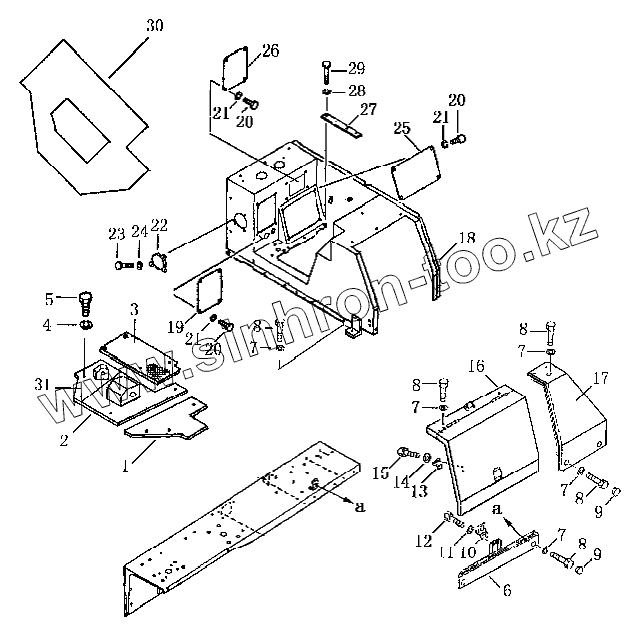

Каталог запасных частей к технике: Shantui SD16. Коробка и пол
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-51C-00002 | Пластина | |
| 2 | 16Y-51C-10000 | Кронштейн | |
| 3 | 16Y-51C-00001 | Пластина | |
| 4 | 01643-31032 | Шайба | |
| 5 | 01010-51230 | Болт | |
| 6 | 16Y-51C-02000 | Крышка | |
| 7 | 01643-31232 | Шайба | |
| 8 | 01010-51230 | Болт | |
| 9 | 198-54-41941 | Колпак | |
| 10 | 154-54-46150 | Опора | |
| 11 | 01643-31232 | Шайба | |
| 12 | 01010-51230 | Болт | |
| 13 | 198-54-19150 | Стопорная пружина | |
| 14 | 01643-30623 | Прокладка | |
| 15 | 01010-50612 | Болт | |
| 16 | 16Y-51C-01000 | Корпус аккумулятора | |
| 17 | 16Y-51C-03000 | Крышка | |
| 18 | 16Y-51C-09000 | Кронштейн нижний | |
| 19 | 16Y-51-12000 | Крышка | |
| 20 | 01010-51225 | Болт | |
| 21 | 01643-31232 | Шайба | |
| 22 | 16Y-51C-00004 | Крышка | |
| 23 | 01010-50816 | Болт | |
| 24 | 01643-30823 | Шайба | |
| 25 | 16Y-51-00008 | Крышка | |
| 26 | 16Y-51C-00003 | Крышка | |
| 27 | 16Y-51-00005 | Ограждение | |
| 28 | 01643-31232 | Шайба | |
| 29 | 01010-51270 | Болт | |
| 30 | 16Y-51O14000 | Прокладка | |
| 31 | 16Y-51C-15000 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
