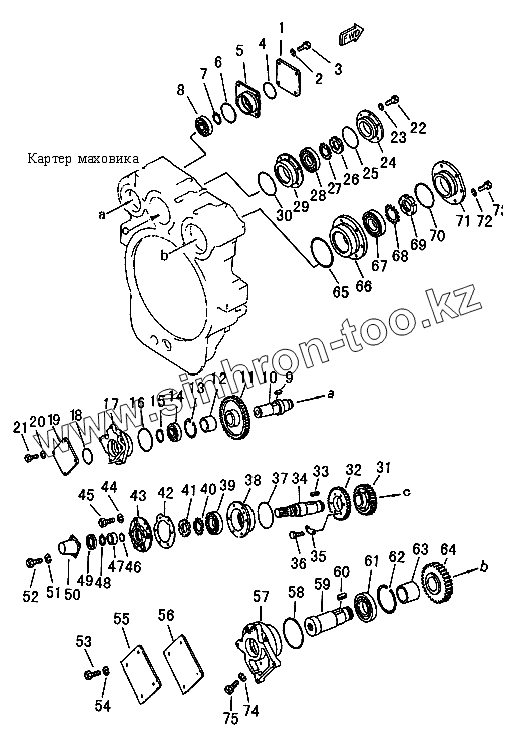

Каталог запасных частей к технике: Shantui SD16. Картер маховика в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-02A-00016 | Крышка | |
| 2 | 01602-21030 | Шайба | |
| 3 | 01010-51040 | Болт | |
| 4 | 07000-62075 | Кольцо круглого сечения | |
| 5 | 16Y-02A-00017 | Корпус подшипника | |
| 6 | 07000-63088 | Кольцо круглого сечения | |
| 7 | 04064-04018 | Кольцо стопорное 40 | |
| 8 | GB276-82 | Подшипник | |
| 9 | 04000-11236 | Шпонка 12x36 | |
| 10 | 16Y-02A-00015 | Ось | |
| 11 | 16Y-02A-00019 | Шестерня | |
| 12 | 16Y-02A-00020 | Проставка | |
| 13 | 04065-08530 | Кольцо стопорное | |
| 14 | GB276-82 | Подшипник | |
| 15 | 04064-04518 | Открытое кольцо | |
| 16 | 07000-62095 | Кольцо круглого сечения | |
| 17 | 16Y-02A-00021 | Корпус подшипника | |
| 18 | 07000-62075 | Кольцо круглого сечения | |
| 19 | 16Y-02A-00022 | Крышка | |
| 20 | 01602-21030 | Шайба | |
| 21 | 01010'51025 | Болт | |
| 22 | 01010-51240 | Болт | |
| 23 | 01602-21236 | Рессорная шайба | |
| 24 | 16Y-02A-00013 | Крышка | |
| 25 | 07000-65110 | Кольцо круглого сечения | |
| 26 | 01530-06214 | Гайка | |
| 27 | 01658-16233 | Шайба | |
| 28 | GB283-87 | Подшипник | |
| 29 | 16Y-02A-00012 | Крышка подшипника | |
| 30 | 07000-63130 | Кольцо круглого сечения | |
| 31 | 16Y-02A-00011 | Шестерня | |
| 32 | 16Y-02A-00010 | Шестерня | |
| 33 | 04000-11863 | Шпонка | |
| 34 | 16Y-02A-00014 | Ось | |
| 35 | 16Y-02A-00018 | Шайба стопорная | |
| 36 | 01010-31045 | Болт | |
| 37 | GB3452 1-82 | Кольцо круглого сечения 132x3,55 | |
| 38 | 16Y-02A-00026 | Корпус подшипника | |
| 39 | GB276-82 | Подшипник | |
| 40 | 01658-16233 | Шайба | |
| 41 | 01530-06214 | Гайка | |
| 42 | 16Y-02A-00027 | Сальник | |
| 43 | 16Y-02A-00023 | Крышка подшипника | |
| 44 | 01602-21236 | Рессорная шайба | |
| 45 | 01010-51240 | Болт | |
| 46 | 07000-63040 | Кольцо | |
| 47 | 16Y-02A-00025 | Проставка | |
| 48 | 04064-04518 | Открытое кольцо | |
| 49 | 07012-00060 | Герметик | |
| 50 | 16Y-02A-00024 | Крышка | |
| 51 | 01602-20619 | Рессорная шайба | |
| 52 | 01010-50612 | Болт | |
| 53 | 01010-51290 | Болт | |
| 54 | 01602-21236 | Рессорная шайба | |
| 55 | 16Y-02A-00039 | Крышка | |
| 56 | 16Y-02A-00040 | Шайба | |
| 57 | 16Y-02A-00038 | Корпус подшипника | |
| 58 | 07000-62135 | Кольцо круглого сечения | |
| 59 | 16Y-02A-00033 | Ось | |
| 60 | 04000-11850 | Шпонка | |
| 61 | GB276-82 | Подшипник | |
| 62 | 16Y-02A-00037 | Кольцо стопорное | |
| 63 | 16Y-02A-00036 | Проставка | |
| 64 | 16Y-02A-00041 | Шестерня | |
| 65 | GB3452-1-82 | Кольцо круглого сечения 132x3,55 | |
| 66 | 16Y-02A-00034 | Корпус подшипника | |
| 67 | GB283-87 | Подшипник | |
| 68 | 01658-16233 | Шайба | |
| 69 | 01530-06214 | Гайка | |
| 70 | 07000-65110 | Кольцо круглого сечения | |
| 71 | 16Y-02A-00034 | Корпус подшипника | |
| 72 | 01602-21236 | Рессорная шайба | |
| 74 | 01010-51245 | Болт | |
| 75 | 01602-21236 | Рессорная шайба | |
| 76 | 01010-51240 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
