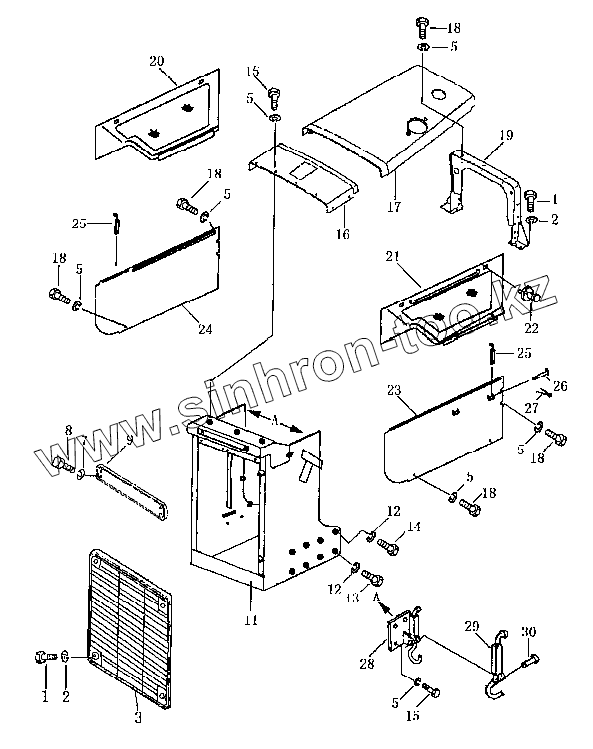

Каталог запасных частей к технике: Shantui SD16. Капот двигателя в сборе (SD16, SD16E)
1
1
2
2
3
5
5
5
5
5
5
5
7
8
9
11
12
12
13
14
15
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-51440 | Болт | |
| 2 | 01643-31445 | Уплотнительная шайба | |
| 3 | 16Y-50C-01000 | Решетка | |
| 5 | 01643-31232 | Шайба | |
| 7 | 01643-31032 | Шайба | |
| 8 | 01010-31030 | Болт | |
| 9 | 16Y-50C-00001 | Шильдик | |
| 11 | 16Y-50C-03000 | Деталь капота передняя | |
| 12 | 01643-32060 | Шайба | |
| 13 | 01011-52030 | Болт | |
| 14 | 01011-52025 | Болт | |
| 15 | 01010-51220 | Болт | |
| 16 | 16Y-50C-04000 | Крышка верхняя (1) | |
| 17 | 16Y-50C-05000 | Крышка верхняя (2) | |
| 18 | 01010-31235 | Болт | |
| 19 | 16Y-50C-10000 | Подвеска | |
| 20 | 16Y-50C-07000 | Ограждение правое | |
| 21 | 16Y-50C-06000 | Ограждение левое | |
| 22 | 09459-00000 | Палец | |
| 23 | 16Y-50C-08000 | Деталь капота боковая левая | |
| 24 | 16Y-50C-09000 | Деталь капота боковая правая | |
| 25 | 16Y-50-12000 | Крюк | |
| 26 | 04205-00540 | Палец | |
| 27 | 04050-01208 | Чека разводная | |
| 28 | 16Y-50-13000 | Основание левое | |
| 28 | 16Y-50-14000 | Основание правое | |
| 29 | 16Y-50-15000 | Крюк | |
| 30 | 04412-00517 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
