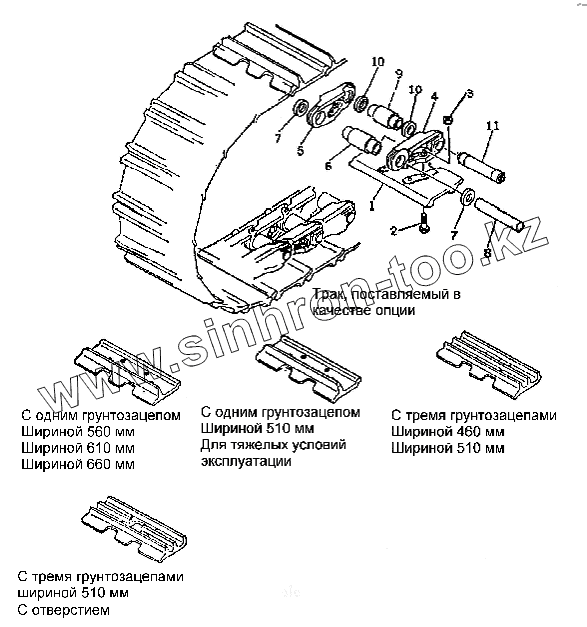

A-203-510-00
1
2
3
4
5
6
7
7
8
9
10
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
A-203-510-00
A-203-510-00
Гусеница в сборе
1
A-203-510-01
Трак
2
A-203-510-10
Болт гусеничного башмака
3
JB/ZQ3745-86
Гайка
4
A-203-510-03
Звено гусеничной цепи левой
5
A-203-510-02
Звено гусеничной цепи правой
6
A-203-510-04
Втулка обычная
7
A-203-510-05
Уплотнение пылезащитное
8
A-203-510-06
Палец обычный
9
A-203-510-07
Втулка главного пальца
10
A-203-510-08
Уплотнение пылезащитное
11
A-203-510-09
Палец главный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
