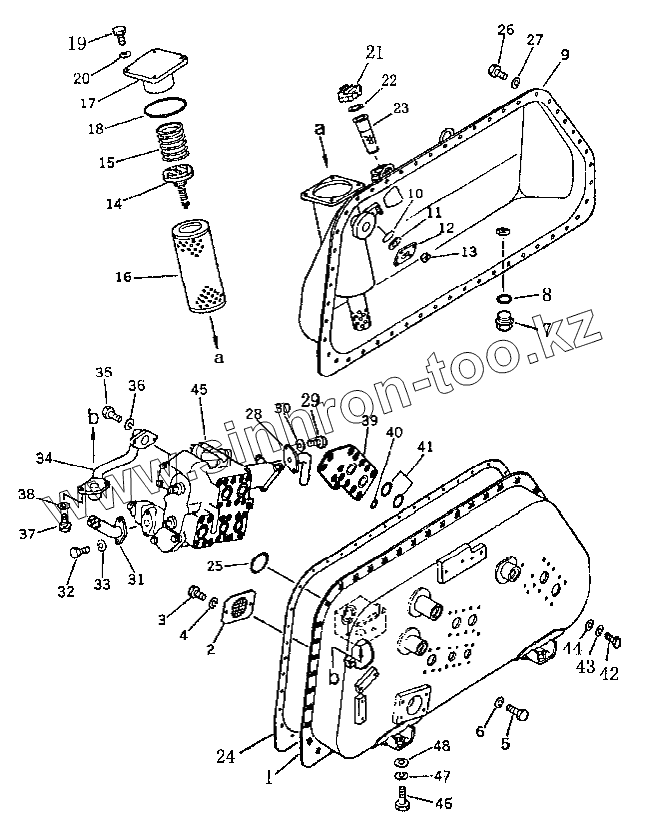

Каталог запасных частей к технике: Shantui SD16. Бак гидравлический
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
14A
14B
14C
14D
14E
14F
14G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16Y-60-00000 | Бак гидравлический | |
| 1 | 16Y-60-02000 | Корпус бака | |
| 2 | 16Y-60-14000 | Сетка фильтрующая | |
| 3 | 01010-51016 | Болт | |
| 4 | 01602-21030 | Шайба | |
| 5 | 01010-51225 | Болт | |
| 6 | 01602-21236 | Рессорная шайба | |
| 7 | 07044-13620 | Магнитная пробка | |
| 8 | 07002-03634 | Герметичное кольцо | |
| 9 | 16Y-60-03000 | Крышка бака | |
| 10 | 07715-00651 | Крышка | |
| 11 | 07715-11257 | Кольцо | |
| 12 | 07715-21074 | Крышка | |
| 13 | 01598-11011 | Гайка | |
| 14 | 144-60-21160 | Клапан в сборе | |
| 15 | 16Y-60-00005 | Пружина | |
| 16 | 16Y-60-13000 | Элемент фильтрующий | |
| 17 | 16Y-60-01000 | Крышка | |
| 18 | 07000-02125 | Кольцо | |
| 19 | 01010-51030 | Болт | |
| 20 | 01602-21030 | Шайба | |
| 21 | 07051-20000 | Колпак | |
| 22 | 07051-00003 | Шайба | |
| 23 | 16Y-60-00013 | Фильтр | |
| 24 | 16Y-60-00003 | Сальник | |
| 25 | 16Y-60-00002 | Кольцо круглого сечения | |
| 26 | 01010-51025 | Болт | |
| 27 | 01602-21030 | Шайба | |
| 28 | 16Y-60-06000 | Трубка обратная | |
| 29 | 01010-31030 | Болт | |
| 30 | 01602-21030 | Шайба | |
| 31 | 16Y-60-15000 | Трубка | |
| 32 | 01010-50825 | Болт | |
| 33 | 01602-20825 | Шайба | |
| 34 | 16Y-60-04000 | Трубка обратная | |
| 35 | 01010-51445 | Болт | |
| 36 | 01602-21442 | Рессорная шайба | |
| 37 | 01010-51440 | Болт | |
| 38 | 01602-21442 | Рессорная шайба | |
| 39 | 16Y-60-00011 | Крышка | |
| 40 | 07000-02015 | Кольцо | |
| 41 | 07000-02015 | Кольцо | |
| 42 | 01010-51230 | Болт | |
| 43 | 01602-21236 | Рессорная шайба | |
| 44 | 01643-31232 | Шайба | |
| 45 | 16Y-60-05000 | Клапан в сборе | |
| 46 | 01010-51460 | Болт | |
| 47 | 01602-21442 | Рессорная шайба | |
| 48 | 01643-31445 | Уплотнительная шайба | |
| 14A | 01640-21223 | Шайба 12 | |
| 14B | 16Y-60-00010 | Гнездо пружины | |
| 14C | 16Y-60-00009 | Пружина | |
| 14D | 16Y-60-00008 | Болт | |
| 14E | 01590-00809 | Гайка | |
| 14F | 04050-02016 | Палец | |
| 14G | 16Y-60-00004 | Уплотнение масляное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
