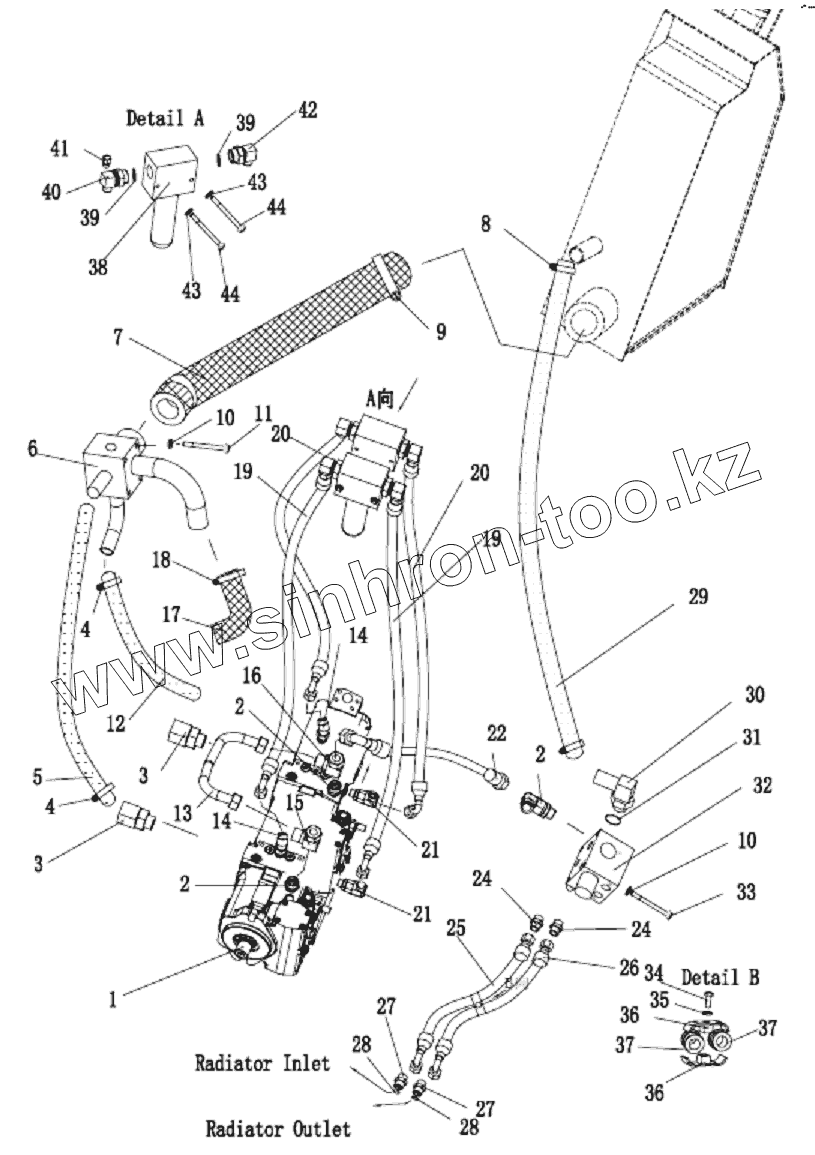

Каталог запасных частей к технике: Shantui SD10YE. TRAVELING HYDRAULIC PIPING ASSY
1
2
2
2
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
24
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
36
37
37
38
39
39
40
41
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 121-75-01000 | Pump | |
| 2 | 03206-01760 | Nipple | |
| 3 | 121-75-00005 | Nipple | |
| 4 | 07281-00549 | Зажим рукава | |
| 5 | 07260-03271 | Hose | |
| 6 | 121-75-55000 | Oil taking block | |
| 7 | 121-75-58000 | Hose | |
| 8 | 07281-00609 | Зажим | |
| 9 | 07289-00095 | Clamp | |
| 10 | 01643-31032 | Шайба | |
| 11 | 01011-51015 | Bolt | |
| 12 | 07260-03250 | Hose | |
| 13 | 121-75-54000 | Tube | |
| 14 | 115-75-26000 | Joint | |
| 15 | 03201-01220 | Nipple | |
| 16 | 03203-01220 | Nipple | |
| 17 | 121-75-59000 | Hose | |
| 18 | 07281-00709 | Hose clip | |
| 19 | 03010-13551750 | Hose | |
| 20 | 03010-13551500 | Hose | |
| 21 | 115-75-15000 | Joint | |
| 22 | 03012-33770550 | Hose | |
| 24 | 03206-01560 | Nipple | |
| 25 | 03010-13552300 | Hose | |
| 26 | 03010-13553300 | Hose | |
| 27 | 121-75-00002 | Gasket | |
| 28 | 07303-03342 | Gasket | |
| 29 | 07261-04110 | Hose | |
| 30 | 115-75-35000 | Bend joint | |
| 31 | 07002-24234 | O-ring | |
| 32 | 121-75-53000 | Braking oil return block assy | |
| 33 | 01011-51010 | Болт | |
| 34 | 01010-81270 | Bolt | |
| 35 | 01643-31232 | Шайба | |
| 36 | 07095-00628 | Cushion cover | |
| 37 | 07094-30620 | Clip | |
| 38 | 115-75-34000 | Oil strainer | |
| 39 | 07002-23334 | O-ring | |
| 40 | 115-75-37000 | Tee joint | |
| 41 | 31Y-61-33000 | Pressure measure joint | |
| 42 | 115-75-38000 | Bend joint | |
| 43 | 01010-50880 | Bolt | |
| 44 | 01643-30823 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
