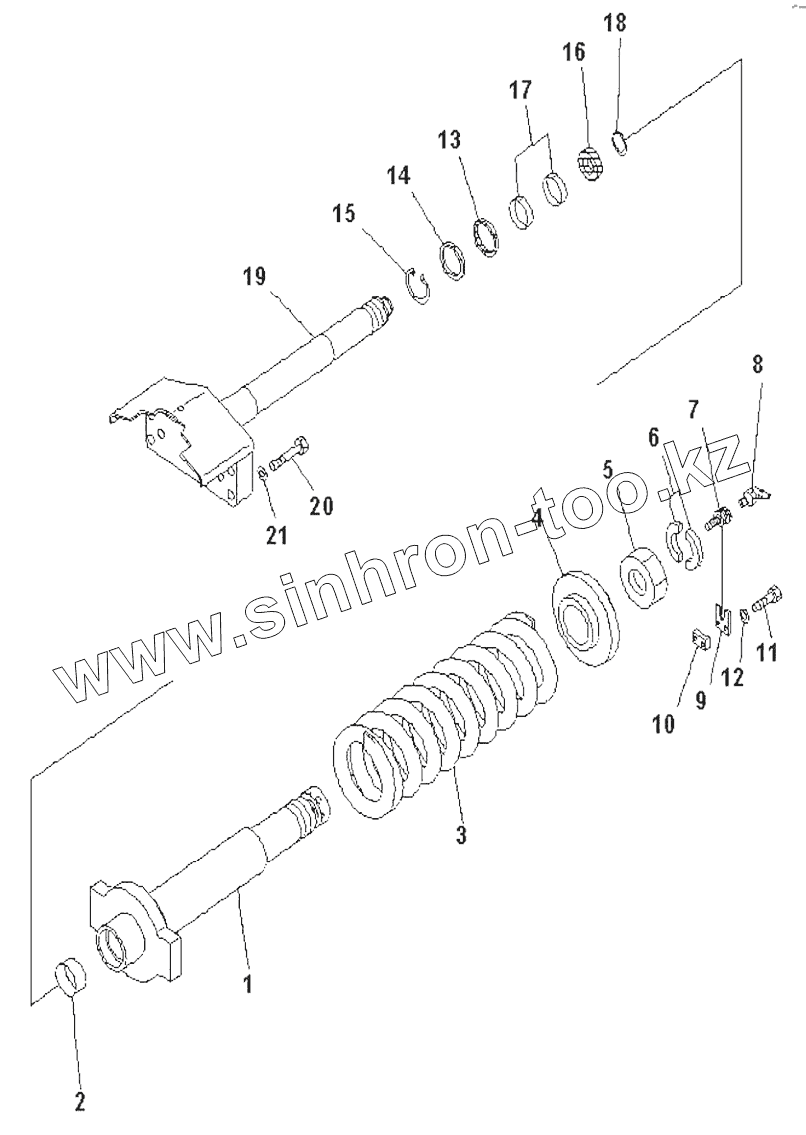

Каталог запасных частей к технике: Shantui SD10YE. TENSION DEVICE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 121-40-02000 | 121-40-02000 | Tension device | |
| 1 | 121-40-02200 | Oil cylinder body | |
| 2 | 07177-06030 | Bushing | |
| 3 | 121-40-02003 | Recoil spring | |
| 4 | 121-40-02004 | Seat, guide | |
| 5 | 121-40-02005 | Nut | |
| 6 | 121-40-02006 | Block | |
| 7 | 121-40-02300 | Grease gun | |
| 8 | 07020-01021 | Масленка | |
| 9 | 121-40-02008 | Plate | |
| 10 | 121-40-02007 | Seat | |
| 11 | 01010-80830 | Болт | |
| 12 | 01643-30823 | Шайба | |
| 13 | 121-40-02002 | Oil seal | |
| 14 | 121-40-02001 | Ring, dust | |
| 15 | 04065-07525 | Открытое кольцо | |
| 16 | 09370-00060 | U-ring | |
| 17 | 07155-00615 | Ring | |
| 18 | 04064-03515 | Retainer | |
| 19 | 121-40-02100 | Piston | |
| 20 | 01010-81680 | Bolt | |
| 21 | 01643-31645 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
