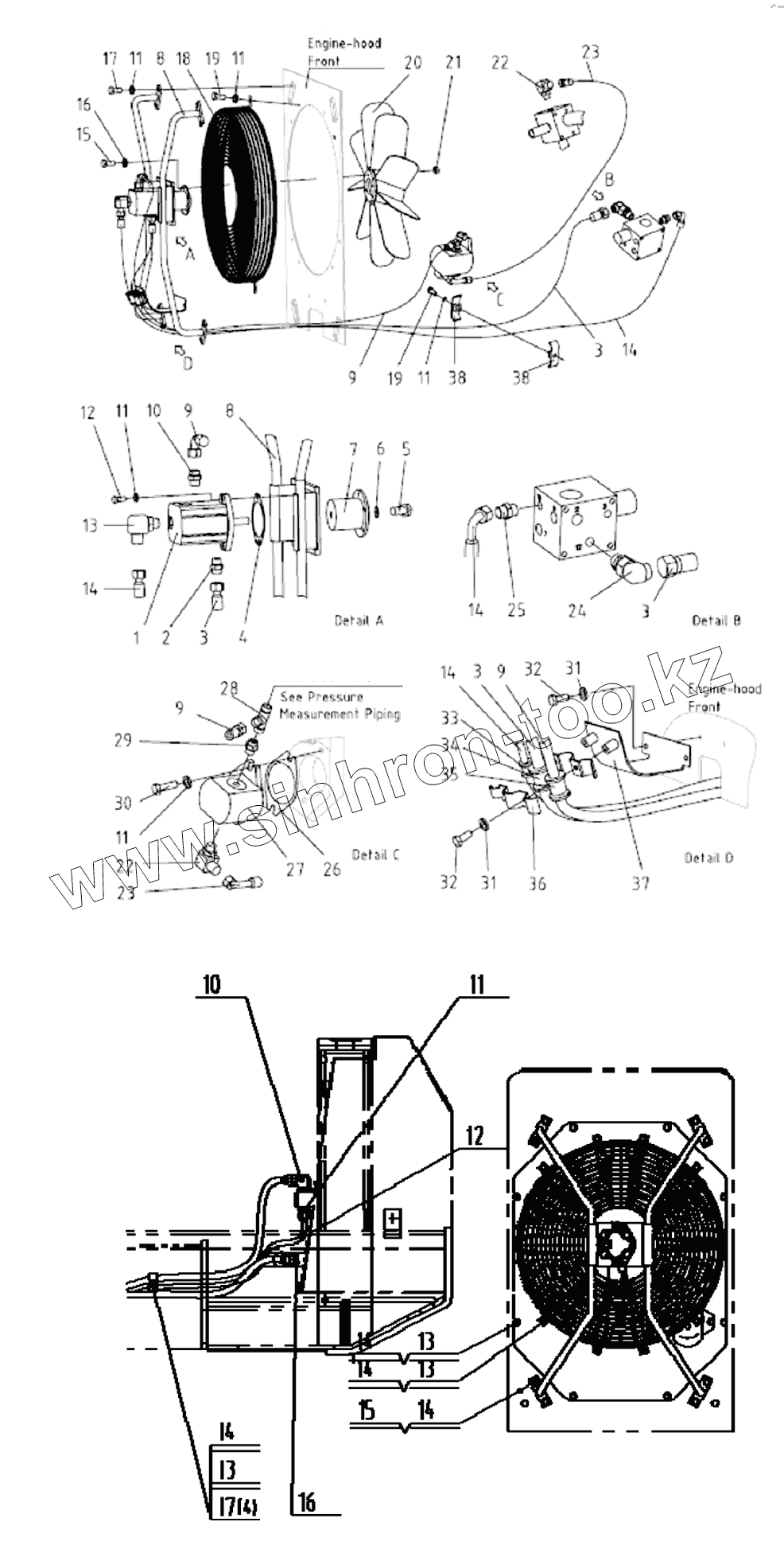

Каталог запасных частей к технике: Shantui SD10YE. TEMPERATURE CONTROLLED FAN SYSTEM ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

5

6

7

8

8

9

9

9

9

10

10

11

11

11

11

11

11

12

12

13

13

13

13

14

14

14

14

14

14

14

14

15

15

16

16

17

17

18

19

19

20

21

22

22

23

23

24

25

26

27

28

29

30

31

31

32

32

33

34

35

36

37

38

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	121-73-01000		Motor
2	121-73-07000		Nipple
3	03009-11554000		Hose
4	121-73-00004		Asbestos pad
5	01010-50616		Болт
6	121-73-00003		Washer
7	121-73-00002		Dish
8	121-73-02000		Motor support
9	03005-13441600		Hose
10	121-73-17000		Nipple
11	01643-31032		Шайба
12	01010-51030		Болт
13	121-73-18000		Elbow
14	03001-13443500		Hose
15	01010-50620		Bolt
16	01643-30623		Прокладка
17	01010-51020		Болт
18	121-73-03000		Guard fence
19	01010-51025		Болт
20	121-73-05000		Fan
21	01580-10605		Гайка
22	121-73-08000		Elbow
23	03011-13663300		Hose
24	121-73-10000		Elbow
25	03206-01440		Nipple
26	121-73-00001		Asbestos pad
27	121-73-14000		Gear pump
28	03203-01180		Nipple
29	03206-01650		Nipple
30	01010-51075		Болт
31	01643-30823		Шайба
32	01010-50820		Болт
33	07095-20213		Cushion cover
34	07095-00423		Cushion cover
35	07095-00317		Cushion cover
36	121-73-00005		Clip
37	121-73-23000		Plate
38	121-63-00002		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
