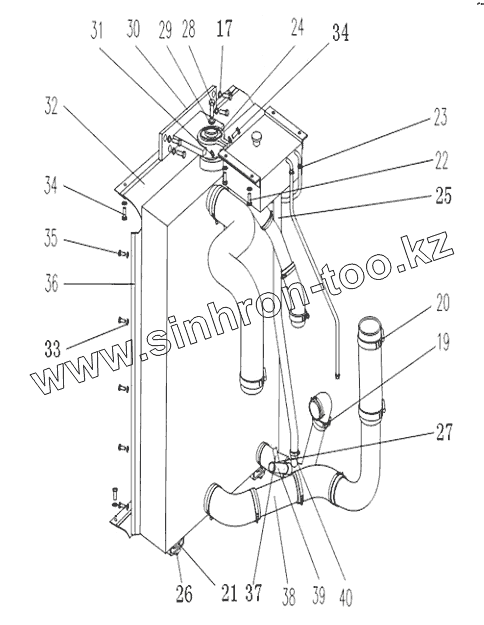

Каталог запасных частей к технике: Shantui SD10YE. RADIATOR AND PIPING
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17 | 01642-21016 | Washer | |
| 19 | 07281-00709 | Hose clip | |
| 20 | 121-03-07000 | Clamp | |
| 21 | 121-03-00009 | Plate | |
| 22 | 01010-51030 | Болт | |
| 23 | 07281-00197 | Зажим | |
| 24 | 121-03-03000 | Damping cover | |
| 25 | 07261-02012 | Hose | |
| 26 | 121-03-00010 | Tube | |
| 27 | 07280-01920 | clip | |
| 28 | 01010-51460 | Болт | |
| 29 | 01643-31445 | Уплотнительная шайба | |
| 30 | 121-03-04000 | Guard net | |
| 31 | 01580-11008 | Гайка | |
| 32 | 121-03-05000 | Cover | |
| 33 | 01643-30823 | Шайба | |
| 34 | 01010-51035 | Болт | |
| 35 | 01010-50825 | Болт | |
| 36 | 121-03-09000 | Shield | |
| 37 | 07270-01530 | Hose | |
| 38 | 121-03-00008 | Tube | |
| 39 | 07730-50004 | Valve | |
| 40 | 07281-00419 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
