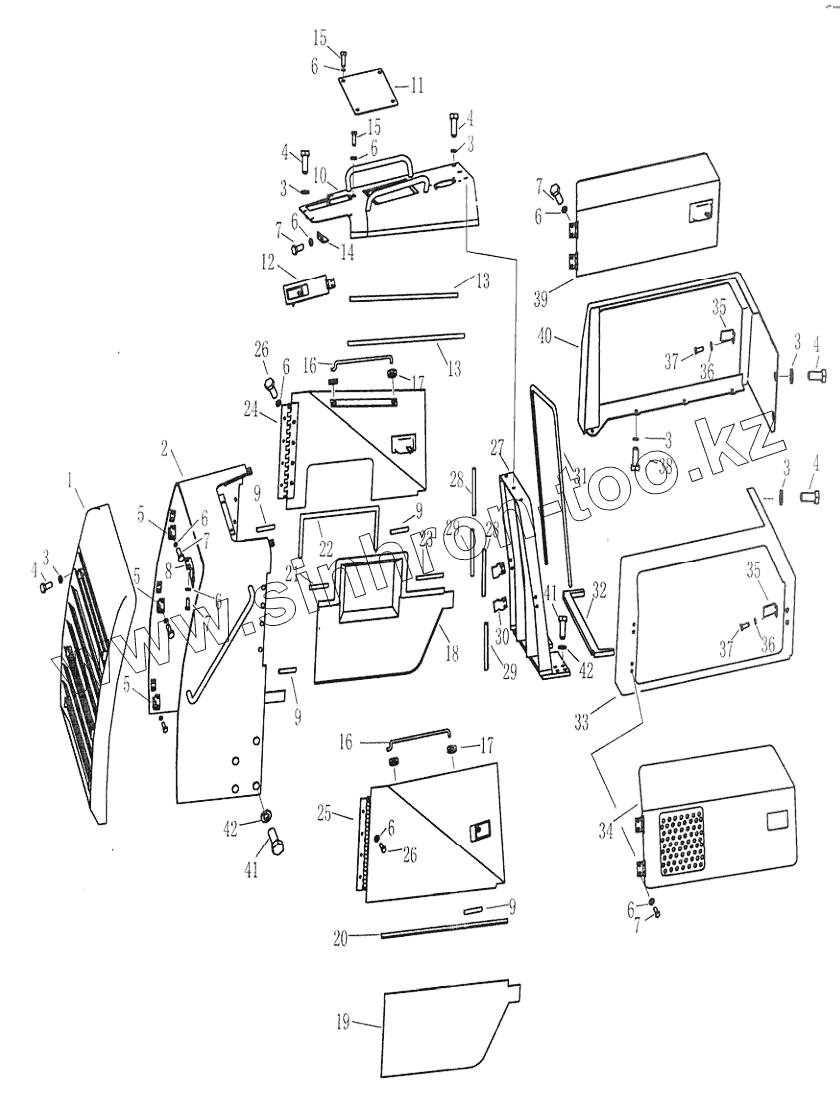

Каталог запасных частей к технике: Shantui SD10YE. HOOD ASSY
1
2
3
3
3
3
3
3
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
8
9
9
9
9
10
11
12
13
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
31
32
33
34
35
35
36
36
37
37
38
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 121-50-01000 | Guard fence | |
| 2 | 121-50-02000 | Engine-hood, front | |
| 3 | 01643-31232 | Шайба | |
| 4 | 01010-51225 | Болт | |
| 5 | 121-50-11000 | Bracket | |
| 6 | 01643-31032 | Шайба | |
| 7 | 01010-51025 | Болт | |
| 8 | 121-50-12000 | Bracket | |
| 9 | 121-50-00006 | Seal strip | |
| 10 | 121-50-10100 | Cover | |
| 11 | 121-50-10300 | Cover | |
| 12 | 121-50-10200 | Cover | |
| 13 | 121-50-00001 | Plate | |
| 14 | 121-50-10001 | Plate | |
| 15 | 01010-51020 | Болт | |
| 16 | 121-50-00004 | Shaft | |
| 17 | 08037-01610 | Трубка | |
| 18 | 121-50-07000 | Cover | |
| 19 | 121-50-06000 | Guard plate | |
| 20 | 121-50-00005 | Seal strip | |
| 21 | 121-50-00007 | Seal strip | |
| 22 | 121-50-00010 | Seal strip | |
| 23 | 121-50-00008 | Seal strip | |
| 24 | 121-50-04000 | Guard | |
| 25 | 121-50-03000 | Guard | |
| 26 | 01010-51030 | Болт | |
| 27 | 121-50-05000 | Frame | |
| 28 | 121-50-00002 | Pin shaft | |
| 29 | 121-50-00003 | Plate | |
| 30 | 121-50-13000 | Plate | |
| 31 | 121-50-00009 | Seal strip | |
| 32 | 121-50-00011 | Seal strip | |
| 33 | 121-50-08100 | Frame plate | |
| 34 | 121-50-08200 | Plate | |
| 35 | 01010-50825 | Болт | |
| 36 | 01643-30823 | Шайба | |
| 37 | 121-50-08001 | Plate | |
| 38 | 01010-51235 | Болт | |
| 39 | 121-50-09200 | Plate | |
| 40 | 121-50-09100 | Framw plate | |
| 41 | 01010-51645 | Болт | |
| 42 | 01643-31645 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
