Каталог запасных частей к технике: Shantui SD10YE. FUEL TANK AND ITS PIPELINE ASSEMBLY

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SD16 (2010) SD16 (вариант) (2014) SD16E (2010) SD16L (2010) SD22 (вариант) (2013) SD32 (вариант) (2011) Shantui SD10YE (2015) Shantui SD16 (2008) Shantui SD22 (2008) Shantui SD23 (2003) Shantui SD23 (вариант) (2013) Shantui SD32 (2005) Shantui SD42-3 (2008) Shantui SG16-3 (2014) Shantui SG18-3 (2014) SL-30W (2010) SL-50W (2013) Каток SR12-5 (2013) Каток SR14M-2 (2012) Каток SR16 (2014) Каток SR18 (2011) Каток SR18M (2010) Каток SR20M (2014) Погрузчик SF15, SF18 (2010) Погрузчик SF30 (2013) Погрузчик SF45T (2013) Погрузчик SF50/SF60/SF70 (2013) Погрузчик вил. 2-2.5t (2010)

Схема > Не выбрано ENGINE MOUNTING AND ATTACHMENT RADIATOR AND PIPING RADIATOR AND PIPING FUEL TANK AND ITS PIPELINE ASSEMBLY FUEL TANK AND ITS PIPELINE ASSEMBLY COUPLING OIL TANK ASSY PIPING BLADE LIFT PIPING ASSY TILT AND ANGLE PIPING TEMPERATURE CONTROLLED FAN SYSTEM ASSEMBLY TRAVELING HYDRAULIC PIPING ASSY TRAVELING HYDRAULIC PIPING ASSY TRAVELING HYDRAULIC PIPING ASSY PRESSURE MEASUREMENT PIPING WORK EQUIPMENT CONTROL AND PPC PIPING MAIN FRAME FINAL DRIVE FRONT IDLER ASSY TENSION DEVICE TRACK ROLLER ASSY CARRIER ROLLER ASSY GUARD TRACK ASSY HOOD ASSY BLADE ASSY CAB MAIN FRAME 2 FRAME, FLOOR PLATE ELECTRICAL SYSTEM 4 AIR CONDITIONER SYSTEM TRACTION FRAME ASSY CAB OPERATORS SEAT

1

2

3

4

5

5

6

6

7

8

9

10

11

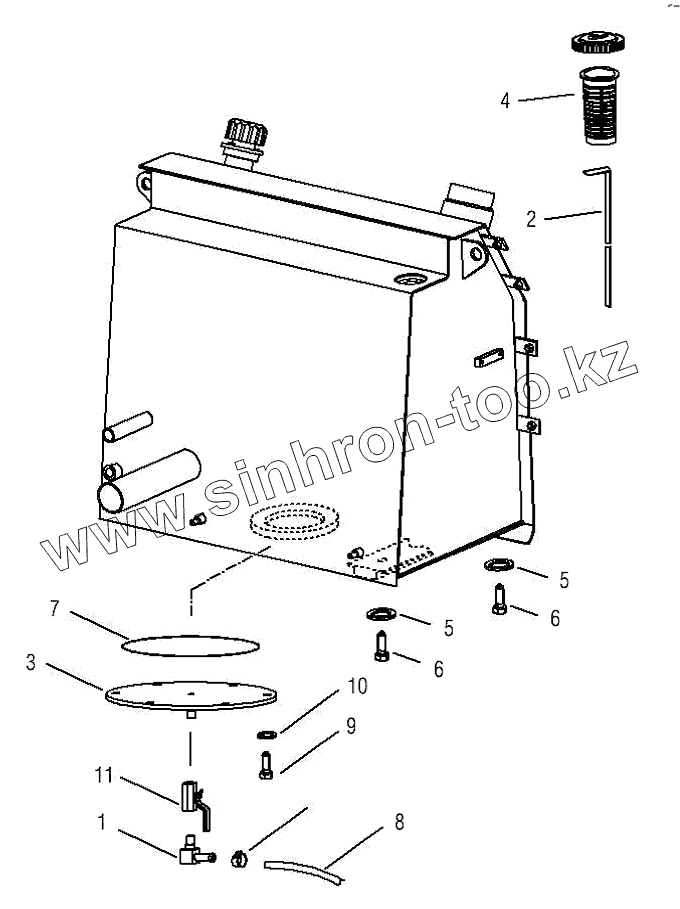

Позиция на иллюстрации	Заводской номер детали		Название детали
1	121-04-00003		Nipple
2	121-04-00004		Nipple
3	121-04-02000		Cover
4	07056-18416		Фильтровальная сетка
5	01643-31645		Шайба
6	01010-51635		Болт
7	07000-15155		O-ring
8	07288-01004		Hose
9	01010-50816		Болт
10	01643-30823		Шайба
11	07700-40240		valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
