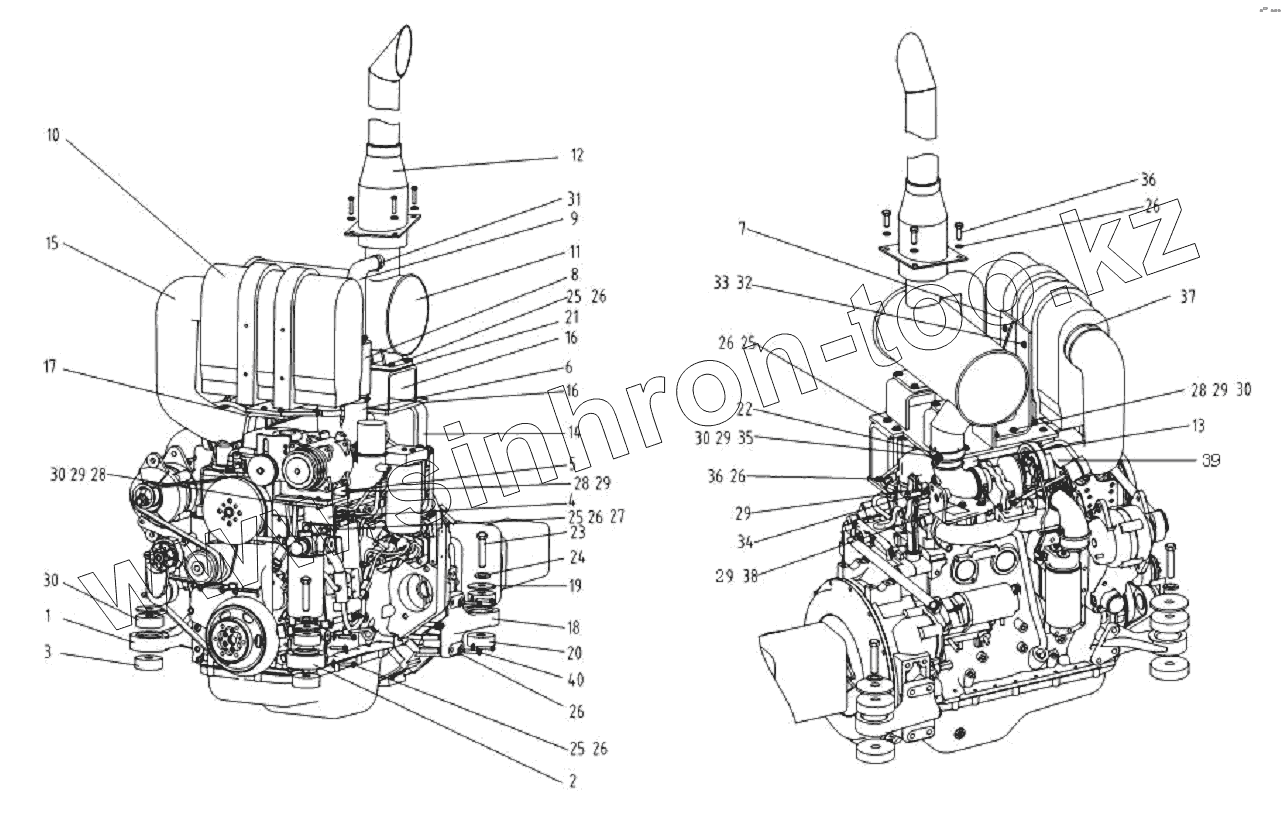

Каталог запасных частей к технике: Shantui SD10YE. ENGINE MOUNTING AND ATTACHMENT

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

9

11

13

14

15

16

16

17

18

19

20

21

22

23

24

25

25

25

25

26

26

26

26

26

26

26

27

28

28

28

29

29

29

29

29

29

30

30

30

30

31

32

33

34

35

36

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
2	121-01-00002		Front bracket
3	121-01-01000		Bumper
4	121-01-00003		Plate
5	121-01-03000		Bracket
6	121-01-00004		Rear bracket
7	121-01-04000		Bracket
8	121-01-05000		Check valve
9	121-01-00005		Tube
11	121-01-02000		Silencer
13	121-01-08000		Bracket
14	121-01-09000		Bracket
15	121-01-00006		Tube
16	121-01-10000		Bracket
17	121-01-11000		Bracket
18	121-01-00007		Bracket
19	121-01-00008		Pad
20	121-01-12000		Bumper
21	121-01-00009		Shim
22	121-01-00010		Clamp
23	01011-81610		Bolt
24	01643-51645		Шайба
25	01010-51240		Болт
26	01642-21216		Шайба
27	01580-01210		Гайка
28	01010-51030		Болт
29	01642-21016		Washer
30	01580-11008		Гайка
31	07281-00709		Hose clip
32	01010-50820		Болт
33	01642-20810		Шайба
34	01010-51025		Болт
35	01010-51040		Болт
36	01010-51230		Болт
37	07281-01159		Clamp
38	01010-51035		Болт
39	07281-01029		Clamp
40	01010-51250		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
